2.3 Explicación de los símbolos
En este capítulo usted encontrará una explicación de todos los símbolos que se encuentran en el
inversor y en la placa de características.

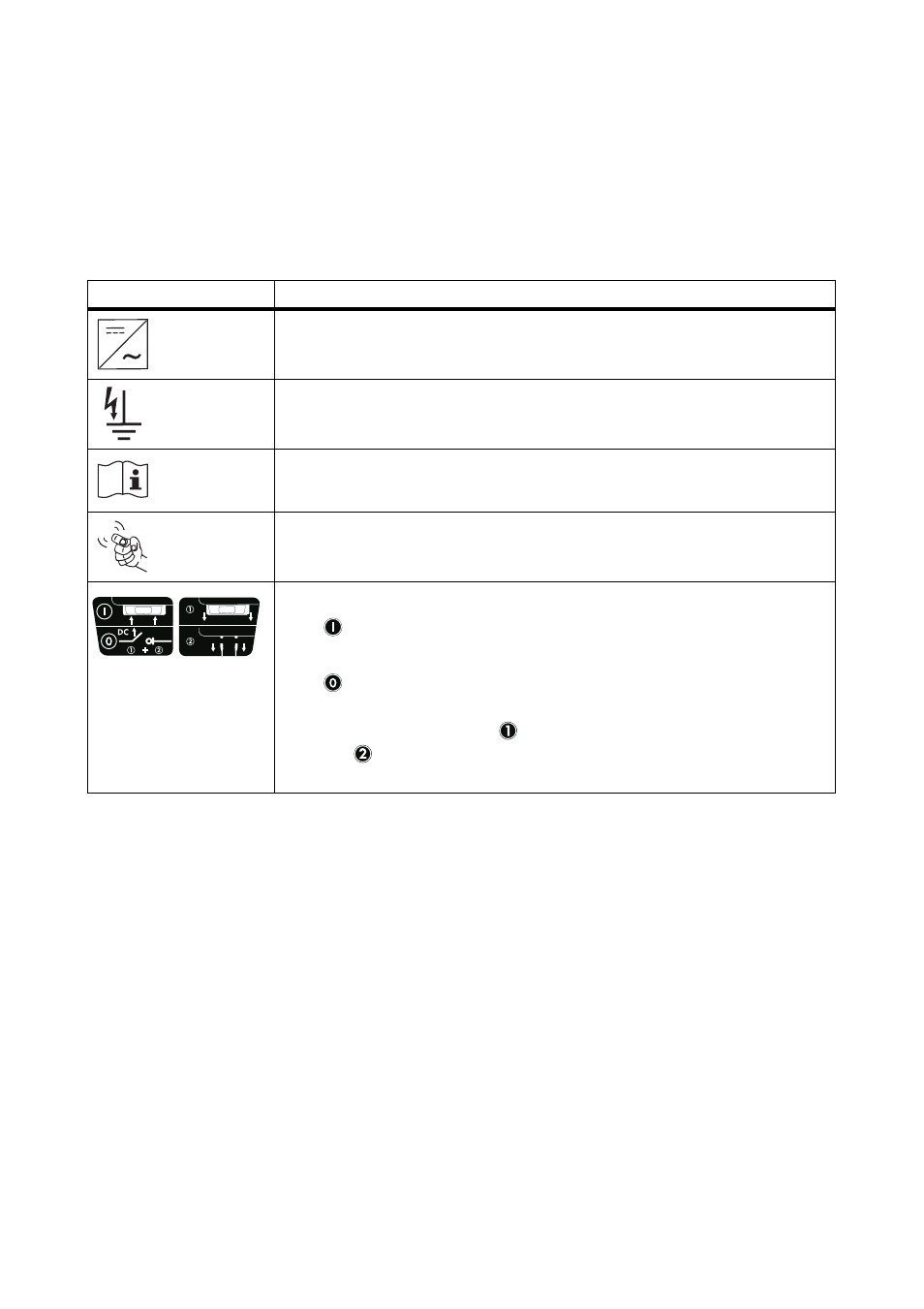

2.3.1 Símbolos en el inversor
Símbolo
Explicación
Indicador de funcionamiento.
Muestra el estado de funcionamiento del inversor.
Cortocircuito a tierra o varistor defectuoso.
Consulte el capítulo 9.3 “LED rojo permanece encendido” (Página 74).
Error o fallo.
Consulte el capítulo 9 “Localización de fallos” (Página 65).
Dándole golpecitos, puede encender la iluminación del display y puede
pasar al próximo aviso.
Seccionador de carga de CC Electronic Solar Switch (ESS)
•
Si el Electronic Solar Switch está conectado, el circuito eléctrico
CC está cerrado.
•
Para interrumpir el circuito eléctrico CC y para desconectar con
seguridad el inversor bajo carga, debe desconectar primero el
Electronic Solar Switch y después extraer todas las conexiones
CC tal y como se describe en el capítulo 7.2 “Abrir el inversor”
(Página 54).
