SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación SSM16-24-IA-IES105120 41
En los Sunny Central de las series CP y HE-20, el Sunny String-Monitor se conecta a una regleta de
bornes propia (para la conexión de los Sunny String-Monitor a equipos Sunny Central de las series
CP y HE-20, consulte las instrucciones de instalación del inversor central correspondiente). Estos
equipos disponen de 3 conexiones de comunicación, en cada una de las cuales se pueden conectar
hasta 10 Piggy-Back para el procesamiento de datos.

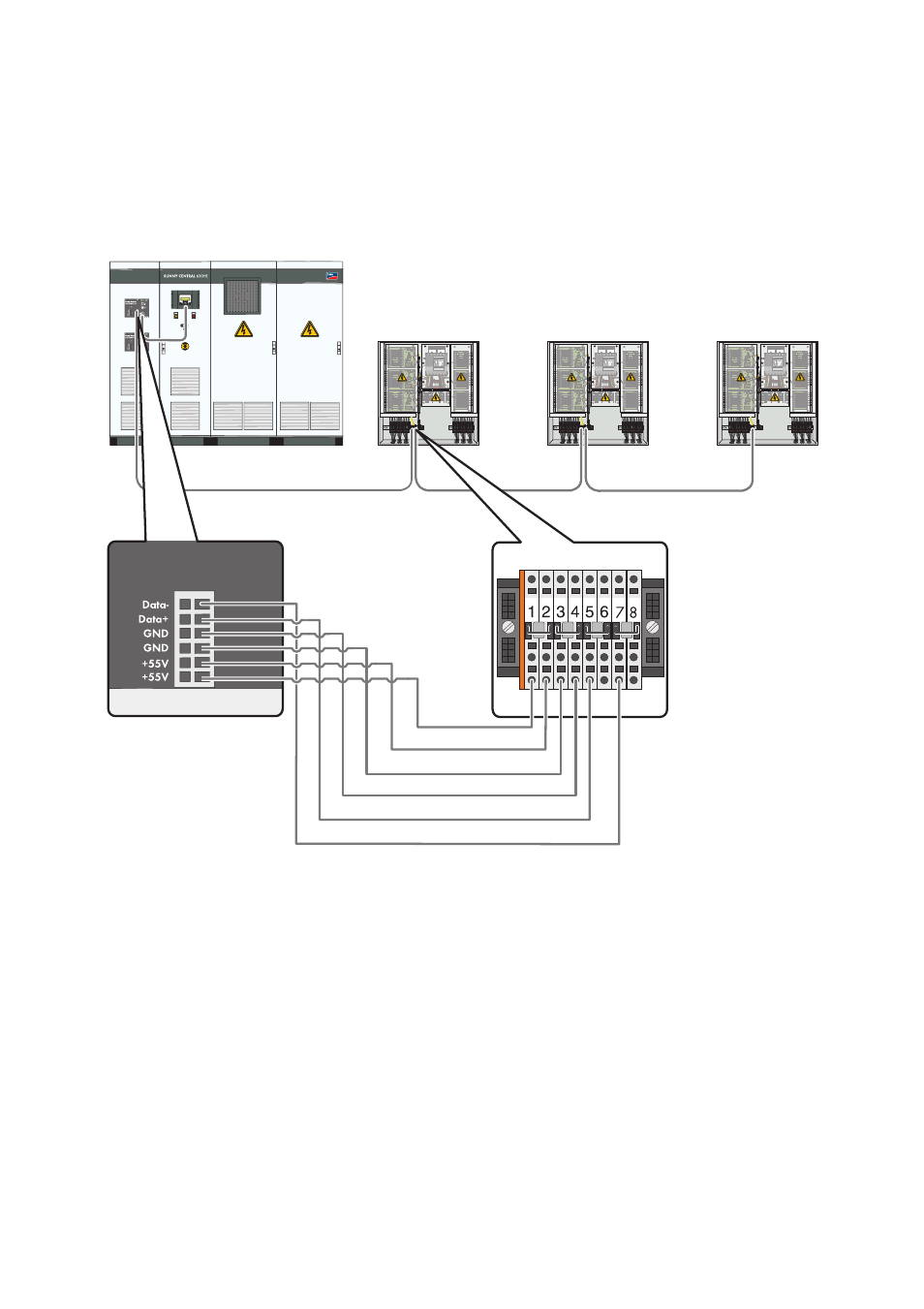

Figura 15: Conexión de la línea de datos entre el Sunny Central de la serie HE-11 y varios Sunny String-Monitor
1. Introduzca la línea de datos en el Sunny Central (consulte las instrucciones de instalación del
Sunny Central correspondiente).
2. Pele los conductores de la línea de datos 8 mm.
3. Retire el adhesivo situado en el área de conexión del concentrador.
4. Conecte los conductores de la línea de datos en los bornes de conexión del concentrador
según el esquema de conexiones del Sunny Central. Preste atención a la disposición del borne
de la línea de datos.
