5 Montaje SMA Solar Technology AG
30 SSM16-24-IA-IES105120 Instrucciones de instalación

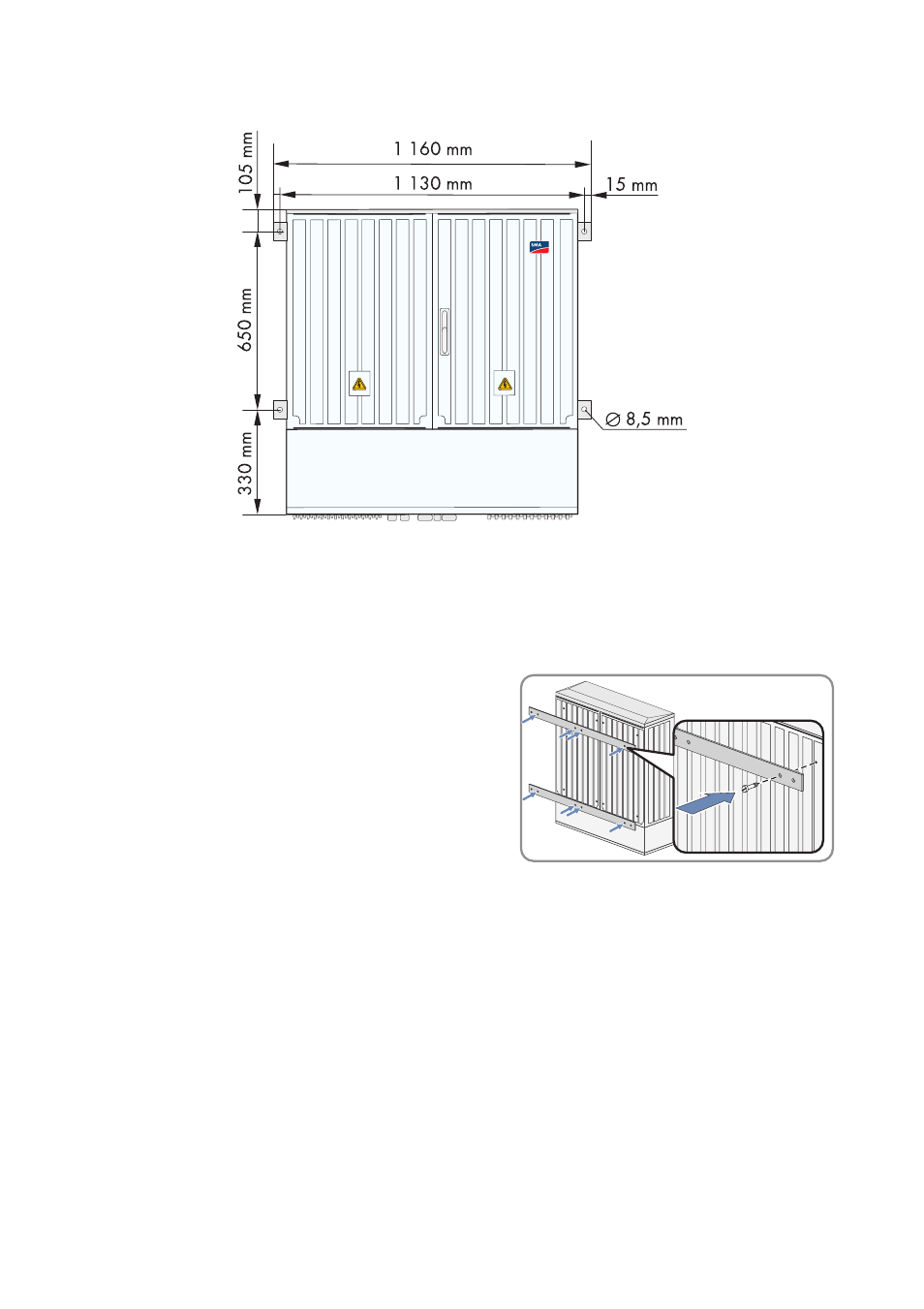

Figura 9: Dimensiones del SSM24-11
1. Marque la posición de los taladros.
2. Perfore los taladros en el lugar marcado.
3. Coloque los tacos.
4. Fije las guías de montaje al Sunny String-Monitor
utilizando los tornillos suministrados (par de
apriete: 15 Nm).
5. Fije el Sunny String-Monitor a la pared o al soporte con tornillos y arandelas adecuados. El
área de conexión debe estar orientada hacia abajo.
6. Compruebe que está bien asentado.
