SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación SSM16-24-IA-IES105120 33
6.2 Conexión de strings fotovoltaicos
6.2.1 Cálculo del número máximo de string por entrada de
medición

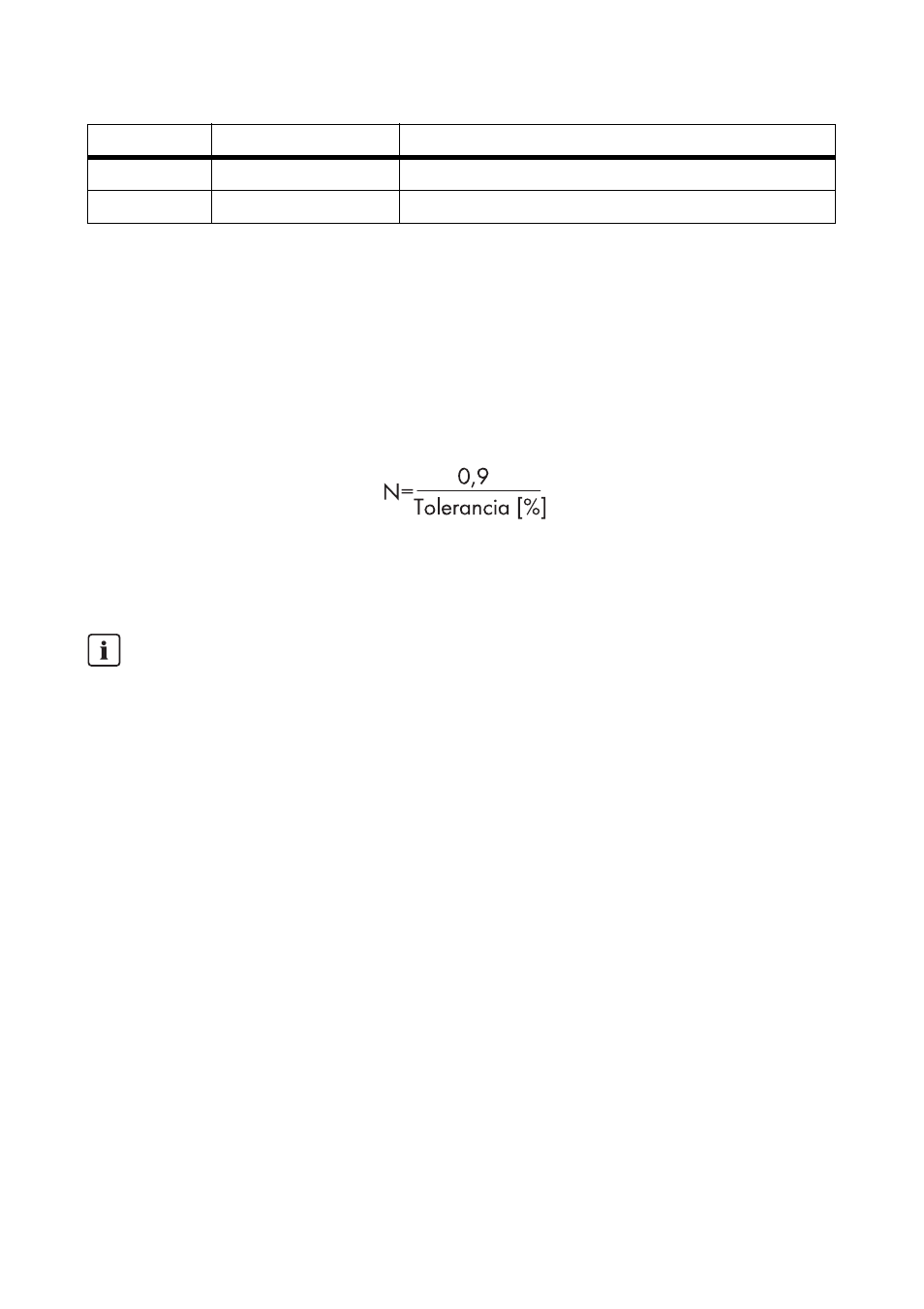

En el Sunny String-Monitor pueden conectarse varios strings fotovoltaicos en paralelo. El número
máximo de strings fotovoltaicos conectados en paralelo depende de la tolerancia ajustable y se
calcula de la siguiente forma:
N = número máximo de strings fotovoltaicos que pueden conectarse en paralelo
Dependiendo del tipo de inversor central, el parámetro "Tolerancia" se puede ajustar a través del
Sunny Central Control, el Sunny Data Control o la Sunny WebBox.
6.2.2 Conexión de strings fotovoltaicos a bornes de separación
1. Retire los tapones obturadores de los racores de cables para cada paso de cable.
2. Introduzca los strings en el interior de la carcasa a través de los racores de cables. Tenga en
cuenta la polaridad correcta.
3. Corte los conductores y pélelos 12 mm.
4. Conecte los conductores a los bornes de separación. Tenga en cuenta la polaridad correcta.
5. Apriete los racores de cables.
6.2.3 Conexión de los strings fotovoltaicos a un conector
enchufable de CC SUNCLIX
Requisito previo:
☐ Cada cable de string dispone de 1 conector de CC SUNCLIX.
☐ El cable FV1-F está disponible.
C LED 3, naranja Transmisión de datos
D LED 4, rojo Fallo de la placa de control
Número máximo de strings
Si se conecta en paralelo una cantidad de strings fotovoltaicos superior al número máximo
calculado, no se podrá detectar el fallo de un string fotovoltaico.
• Respete el número máximo de strings fotovoltaicos que pueden conectarse en paralelo.
Posición LED Función
