SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación SSM16-24-IA-IES105120 39
6.5.2 Conexión del contacto apantallado de la línea de datos
1. Retire el tapón obturador del racor de cables.
2. Introduzca la línea de datos en el interior de la carcasa a través del racor de cables.
3. Revista las líneas de datos.

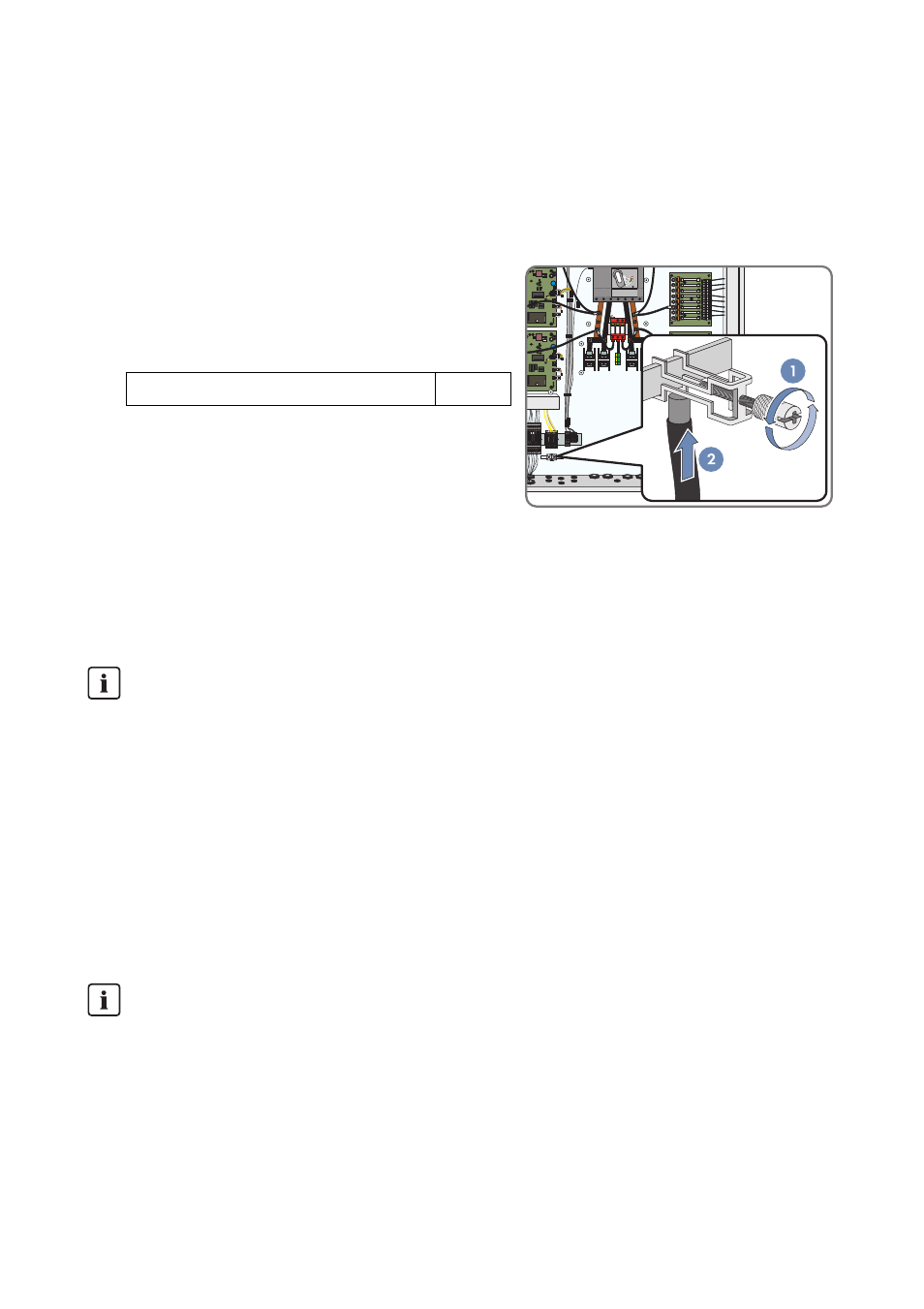

4. Suelte el tornillo moleteado de las abrazaderas de
apantallamiento y haga pasar por ellas los cables
colocando el apantallado de cable en la guía de
protección.
5. Las abrazaderas de apantallamiento deben
apretarse únicamente de forma manual. De este modo, se evitan daños en aislamiento.
6. Apriete el racor de cables.
6.5.3 Conexión de la línea de datos al Sunny String-Monitor
Además del Sunny String-Monitor SSM16-11 y el Sunny String-Monitor SSM24-11, también se
puede usar el Sunny String-Monitor SSM para la monitorización de strings. Estos disponen de
numerosos Piggy-Back diferentes para el procesamiento de datos.
• Sunny String-Monitor SSM: 1 Piggy-Back para el procesamiento de datos.
• Sunny String-Monitor SSM16-11: 2 Piggy-Back para el procesamiento de datos.
• Sunny String-Monitor SSM24-11: 3 Piggy-Back para el procesamiento de datos.
Diámetro máximo del apantallamiento 8 mm
Conexión en paralelo de la línea de datos
• Si se usan varios Sunny String-Monitor, estos deberán conectarse en paralelo. De esta
manera se conectará a cada Sunny String-Monitor una línea de datos de entrada y otra
de salida. Al último Sunny String-Monitor sólo se conecta una línea de datos de entrada.
Número limitado de Piggy-Back para el procesamiento de datos por concentrador
Debido a que el suministro de corriente de las placas de medición se realiza a través de las
líneas de comunicación, el número de Sunny String-Monitor conectados es limitado.
• Conecte como máximo 10 Piggy-Back para procesamiento de datos por concentrador.
