3.1 Sunny String-Monitor SSM16-11/SSM24-11
El Sunny String-Monitor es un subdistribuidor de CC al que se pueden conectar en paralelo varios
strings fotovoltaicos. El Sunny String-Monitor controla las corrientes de entrada de strings y detecta
averías.

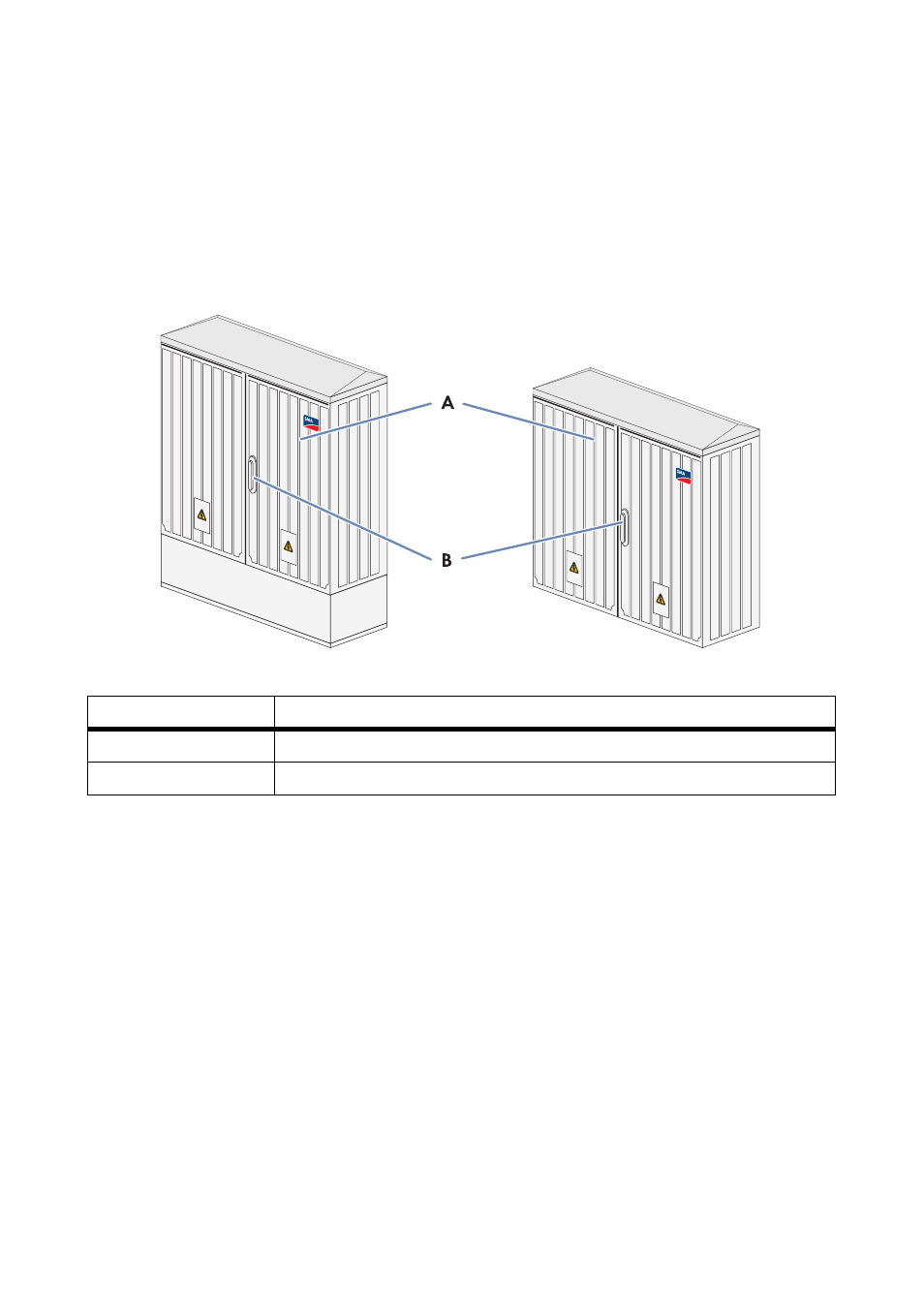

Figura 2: Configuración del Sunny String-Monitor
Las corrientes de string se controlan por medio de la placa de medición String Monitor Unit que se
encuentra en el Sunny String-Monitor. La placa de medición lleva integrado un Piggy-Back para el
procesamiento de datos. El Piggy-Back para el procesamiento de datos se encarga de la
administración de corrientes de string y de la parametrización de la placa de medición.
El Sunny String-Monitor dispone de fusibles de string que protegen los módulos de los strings
fotovoltaicos frente a corrientes inversas.
3.2 Monitorización de corriente string
La monitorización de la corriente de string se lleva a cabo mediante la placa de medición String
Monitor Unit (SMU). La String Monitor Unit mide las corrientes de string y calcula continuamente los
valores medios de las mismas. Asimismo, la SMU compara las corrientes de string con los valores
medios. Si una corriente de string supera o está por debajo del valor medio en la tolerancia ajustada,
se muestra la advertencia 380 "SMU".
Posición Denominación
A Puertas
B Cerradura del armario de distribución
