La interfaz de comunicación
SMA
Technologie AG
Página 62
SBTLHCMS-IES080411
Instrucciones de instalación
1.
Abra el inversor según se describe en el capítulo 7.1.
2.

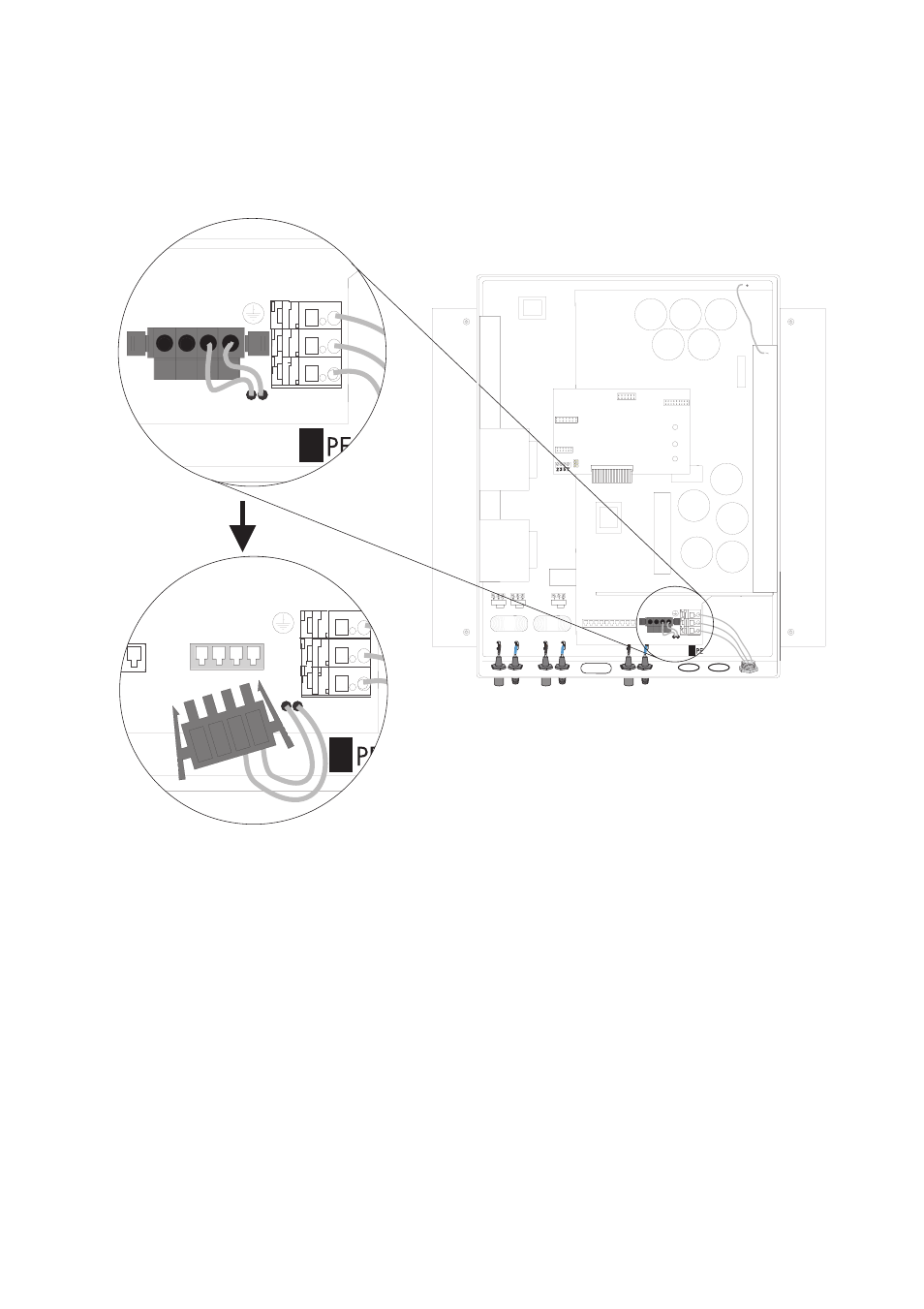

Apriete los enganches laterales de la clavija y retírela tal como se indica en la
figura abajo.
3.
Inserte el NLM Piggy-Back en la placa (F). No es necesario colocar puentes.
4.
Coloque el soporte (G) del elemento de potencia PLC, incluido en el kit, en la
ranura de la derecha (ver figura). Asegúrese de que el soporte quede insertada
en la ranura de manera audible.
5.
Coloque ahora el componente de potencia PLC (H) en la ranura indicada en la
figura. Asegúrese de que el componente de potencia PLC quede insertada en la
ranura de manera audible.
6.
Coloque el conector en la ranura libre del elemento de potencia PLC.
7.
Cierre el Sunny Boy según se describe en el capítulo 7.2.
