5.3.1 Pérdidas de potencia
La impedancia de red del cable de CA no debe sobrepasar 1 ohmio. Ello es necesario,
entre otras cosas, para el correcto funcionamiento de la monitorización de la
impedancia. Además es recomendable usar una sección de cable de área tal que a

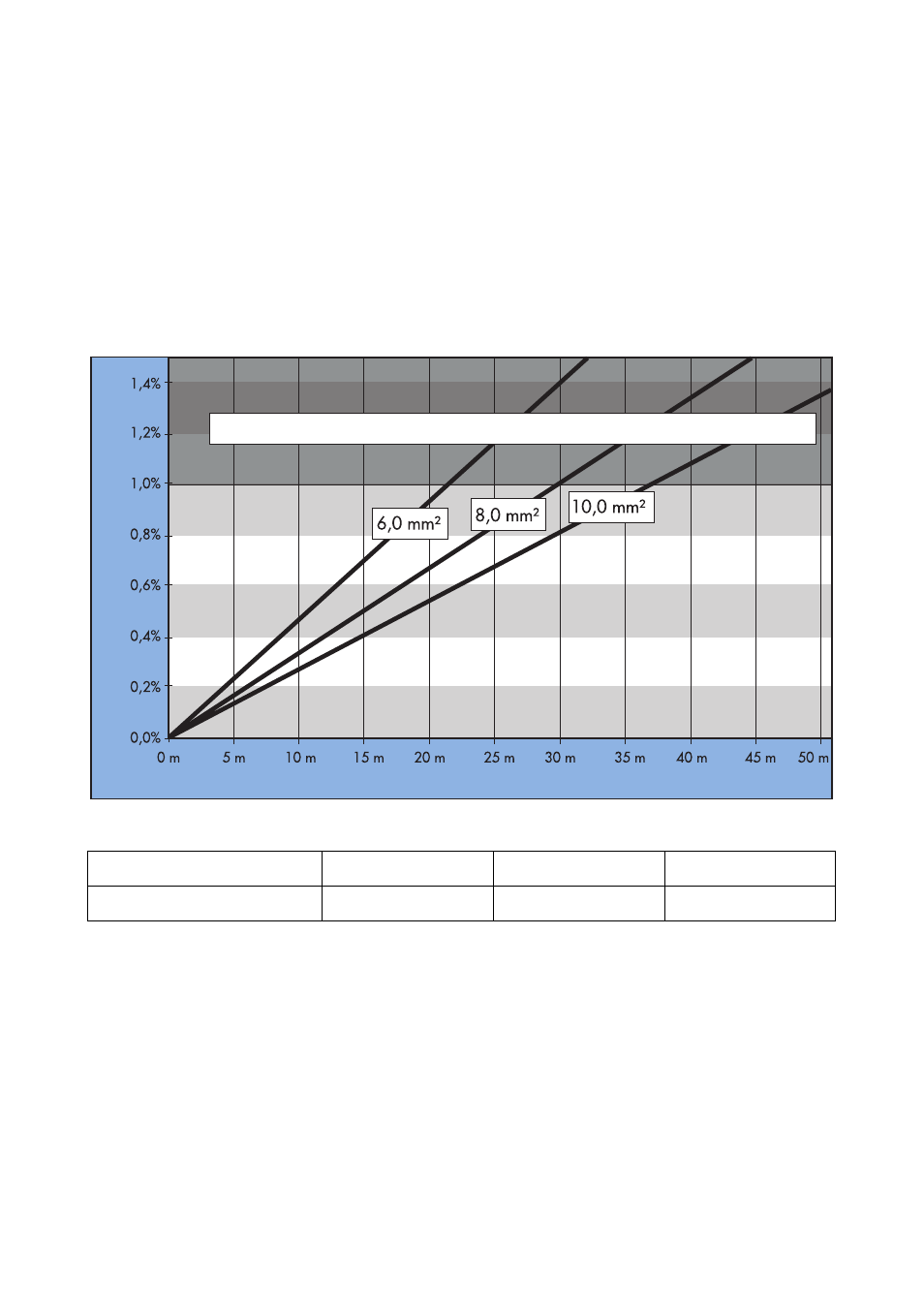

potencia nominal las pérdidas de potencia no superen el 1%. En el siguiente gráfico
se pueden apreciar las pérdidas de potencia en relación a la longitud y sección del
cable. Se emplean cables multiconductores con conductores de ida y vuelta de cobre.
Sunny Boy SB 4200TL HC Multi-String
Para las distintas secciones del cable valen las siguientes longitudes máximas:
Sección del cable 6,0 mm² 8,0 mm² 10,0 mm²
Longitud máx. 22 m 30 m 37 m
No utilice configuraciones de cables con pérdidas superiores a 1,0%
Longitud del cable
P
é
rd
id
a
s de
p
o
te
nci
a
