SMA Technologie AG La interfaz de comunicación
Instrucciones de instalación SBTLHCMS-IES080411 Página 59
9. Conecte los puentes (E) si lo exige el esquema de conexiones del equipo de
comunicación. La tabla a la derecha describe la función de los puentes.
10. Inserte la interfaz de comunicación en la placa (F).
11. Cierre el Sunny Boy según se describe en el capítulo 7.2.

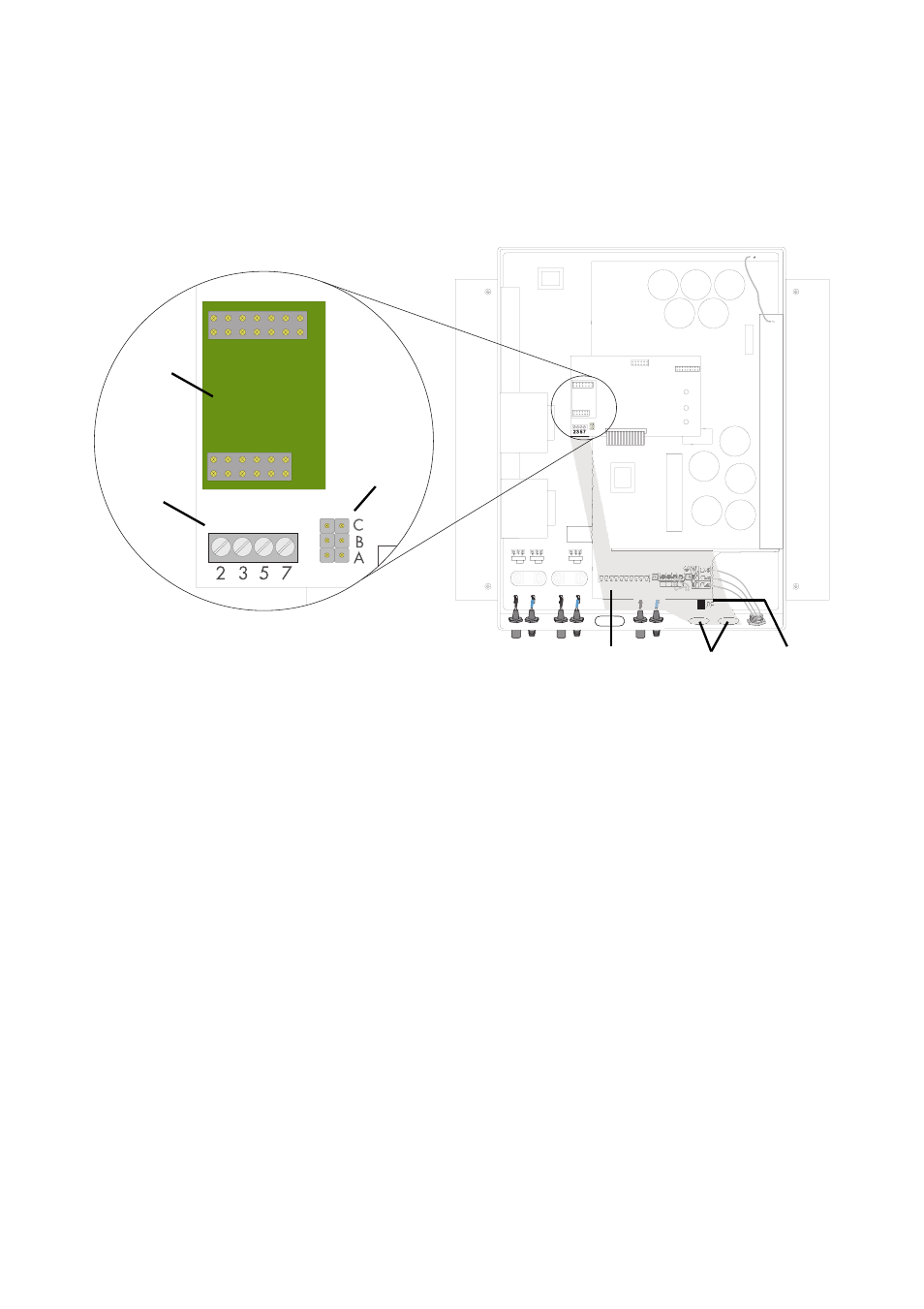

A Boquillas de la carcasa en el suelo del Sunny Boy
B Recorrido del cable (área gris)
C Conexión a tierra (PE)
D Bornes roscados para la conexión de los cables de comunicación
E Conexión para los puentes
F Conexión para la interfaz
F
D
E
C B A
