4 Vista general
4.1 Descripción del equipo

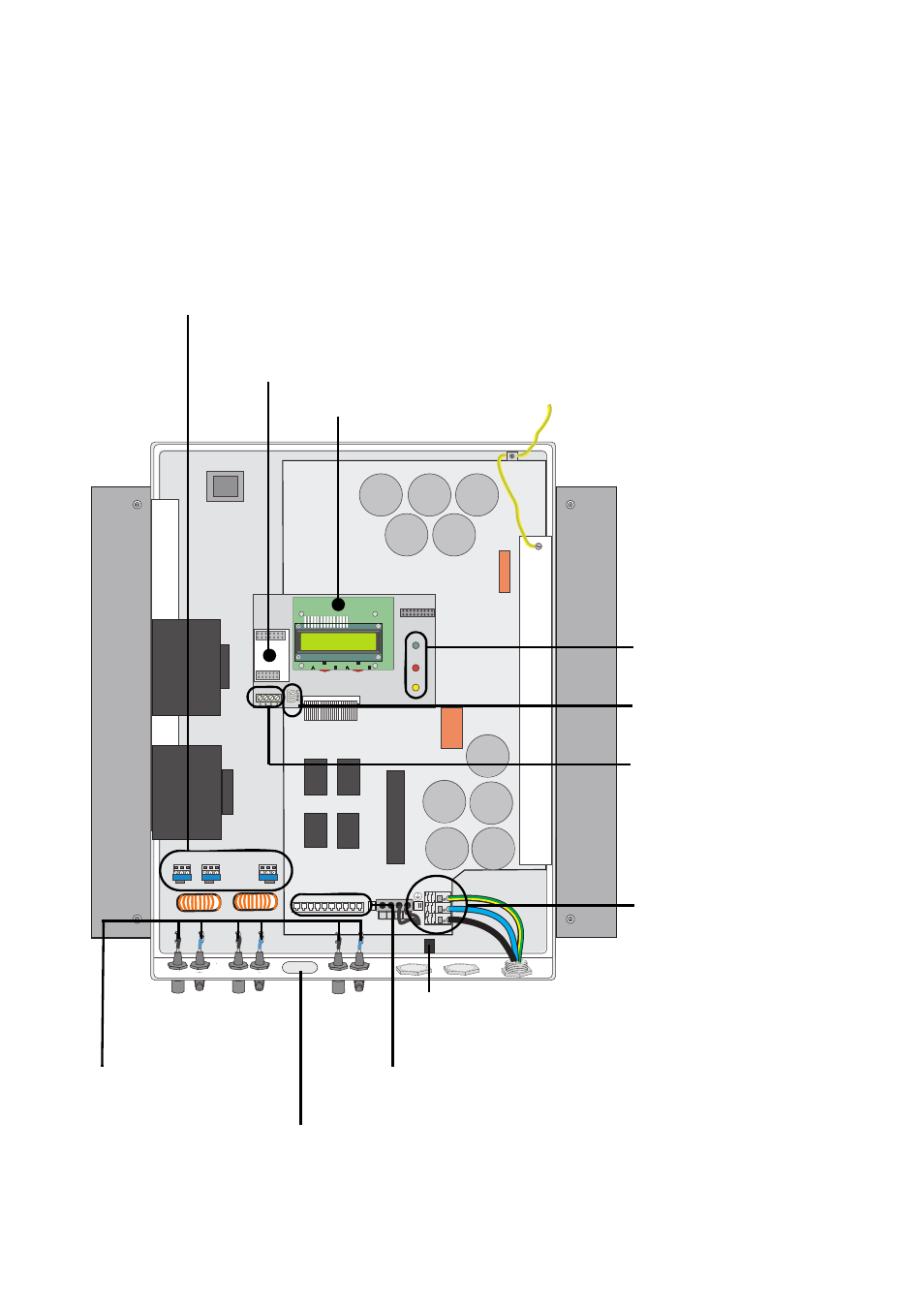

En esta ilustración se detallan de manera esquemática los diferentes componentes y
áreas de conexión de un Sunny Boy abierto:
Varistores, capítulo 10
Conexión para la comunicación (RS232, RS485,
NLM Piggy-Back, radiotransmisión), capítulo 12
Sunny Display
LED de indicación
de estado de
funcionamiento
Conexión para el
puente para la
comunicación
Conexión para la
comunicación
Conexión para el componente de potencia PLC (necesario
para la comunicación por línea de alimentación) Conector
fotovoltaico de
entrada (CC),
capítulo 6.2.2
Conexión para el seccionador de
carga de CC Electronic Solar Switch
Enchufe plano para la toma a tierra del blindaje
de cables para la comunicación RS232 y
RS485
Bornes de conexión
(CA), capítulo 6.2.1
