SMA Technologie AG Requisitos para la instalación
Instrucciones de instalación SBTLHCMS-IES080411 Página 17
5.3 Red de baja tensión (CA)
Deberá cumplirse con las disposiciones técnicas pertinentes y con las disposiciones
particulares de la empresa eléctrica local.

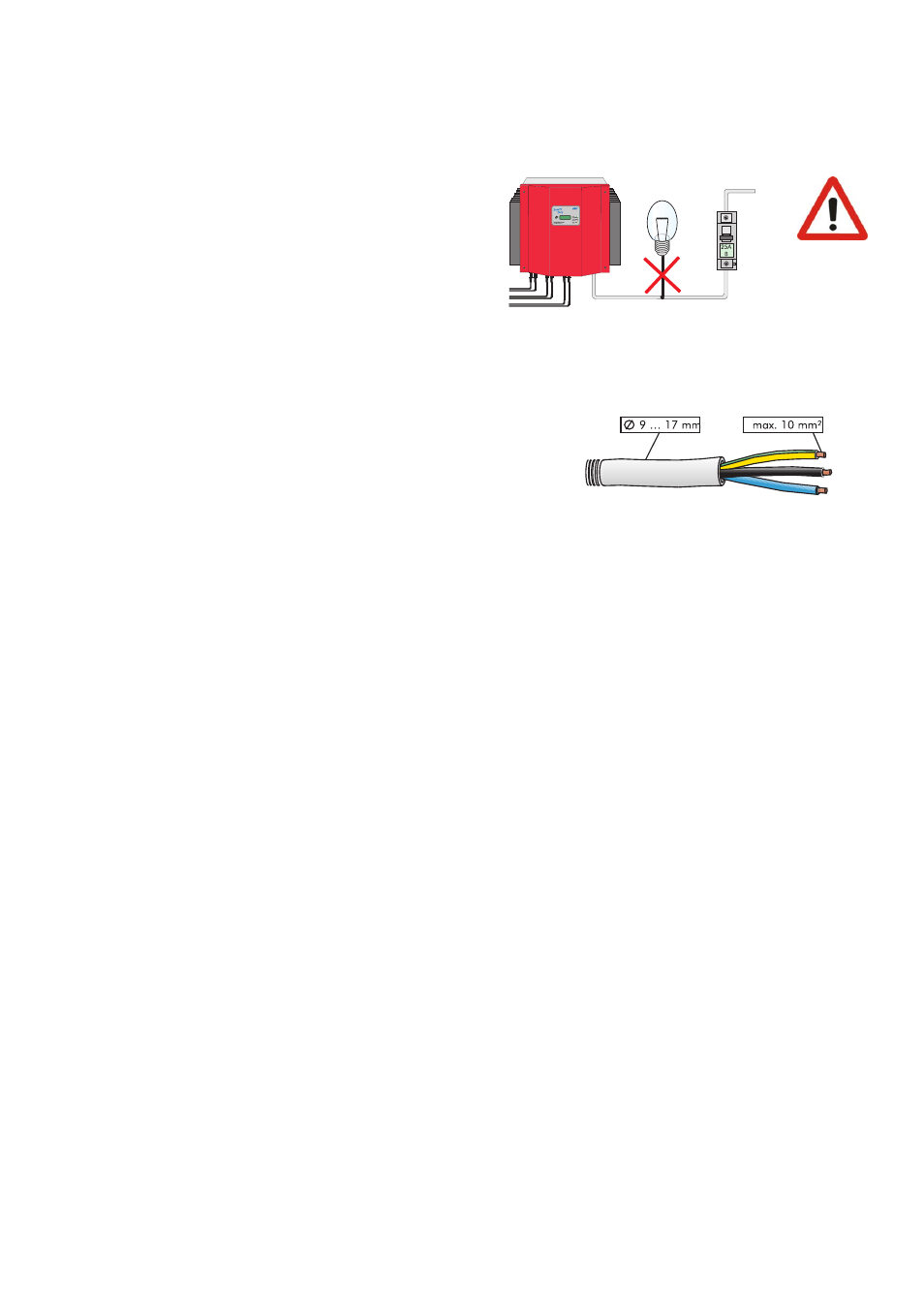

Los bornes de conexión del Sunny Boy aceptan
cables con secciones de hasta 10 mm². El diámetro
externo del cable debe ser de entre 9 y 17 mm. La
conexión es de tres conductores (L, N, PE).
Disposición de un interruptor automático en una instalación
generadora de energía fotovoltaica de funcionamiento en paralelo
Hay varios factores a tener en cuenta a la hora de elegir un interruptor automático.
Entre otros son estos:
•
Cable utilizado (material del conductor y del aislamiento)
• Temperaturas ambiente junto al cable (un aumento de la temperatura reduce la
conductividad del cable)
• Tendido del cable (reduce la conductividad del cable)
• Acumulación de cables (reduce la conductividad del cable)
• Impedancia de bucle [Z] (en caso de contacto a masa limita el flujo de corriente
y determina así el comportamiento de respuesta de la protección de potencia)
• Una distancia suficiente entre los interruptores automáticos para evitar un
calentamiento excesivo (que podría activar el interruptor automático antes de
tiempo).
• Selectividad
• Clase de protección del consumidor eléctrico conectado (VDE 0100; parte 410,
Protección contra descargas eléctricas)
Atención!
La línea de inyección queda protegida por
un fusible automático de 25 A del tipo B.
No deberán conectarse equipos
adicionales a la línea así protegida.
