Gráficos (Opción de software Advanced grafic features) 16.1
16
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014
449

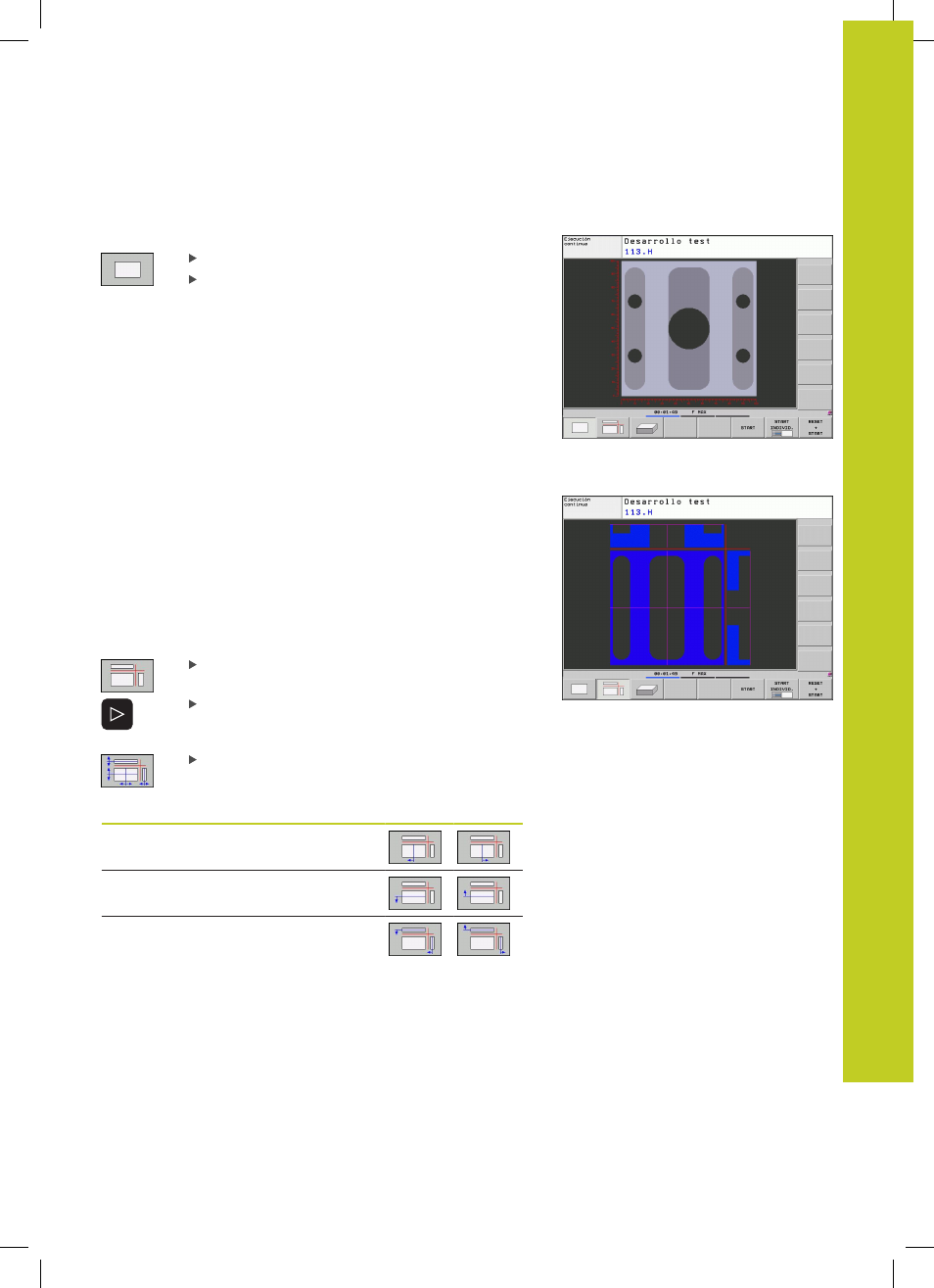

Vista en planta
La simulación gráfica en esta vista se realiza con la mayor rapidez.
Seleccionar con la softkey la vista en planta
Para la visualización de la profundidad de este
gráfico es válido: "Mientras más profundo, más
oscuro"
Representación en 3 planos
La representación se realiza en vista en planta con dos secciones,
similar a un plano técnico. Un símbolo en la parte inferior izquierda
indica si la representación corresponde al método de proyección
1 o al método de proyección 2 según la norma DIN 6, 1ª parte
(seleccionable a través del parámetro MP 7310).
En la representación en 3 planos se dispone de funciones para la
ampliación de una sección, ver "Ampliación de sección".
Además, se puede desplazar el plano de la sección mediante
softkeys:
Seleccionar la softkey para la visualización de la
pieza en 3 planos
Conmutar la carátula de softkeys hasta que la
softkey de selección aparece para las funciones
para desplazar el plano de corte
Seleccionar las funciones para desplazar el plano
de corte: El TNC muestra las softkeys siguientes
Función Softkeys
Desplazar el plano de la sección vertical
hacia la derecha o hacia la izquierda
Desplazar el plano de la sección vertical
hacia delante o hacia atrás
Desplazar el plano de la sección
horizontal hacia arriba o hacia abajo
Durante el desplazamiento se puede observar en la pantalla la
posición del plano de la sección.
El ajuste básico del plano de la sección se selecciona de tal
manera, que el centro de la pieza está situado en el plano
de mecanizado y en la arista superior de la pieza el eje de la
herramienta.
