Programación: Utilización de datos de los ficheros DXF o contornos en
lenguaje conversacional
7.1 Procesar datos DXF (Opción de software)
7
204
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014

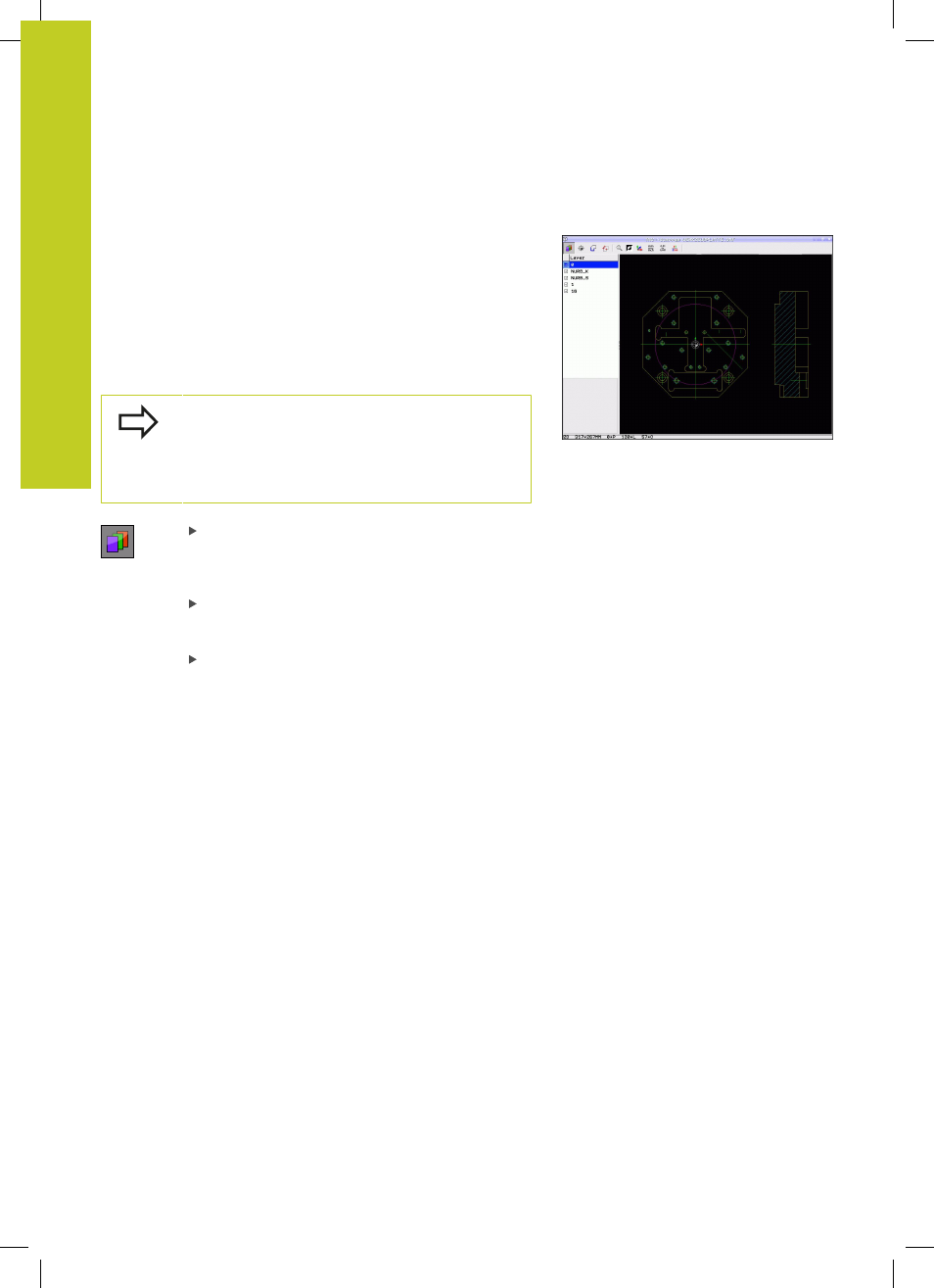

Ajustar plano (layer)
Los ficheros DXF contienen, por norma general, varias capas
(layer), a través de los cuales el constructor puede organizar sus
dibujos. Con ayuda de la técnica de capas, el constructor puede
agrupar elementos totalmente dispares como, por ejemplo, el
propio contorno de la pieza, acotaciones, líneas auxiliares y de
construcción, sombreados y textos.
A fin de tener sólo la información imprescindible en pantalla
durante la selección de contorno, puede omitir todos los layer
superfluos que contenga el fichero DXF.
El fichero DXF a utilizar debe contener, como
mínimo, un layer.
También puede seleccionar un contorno, cuando el
constructor lo haya memorizado en distintas capas
(layer).
Sin estar todavía activo, seleccionar el modo de
Ajuste del layer: el TNC visualiza en la ventana
izquierda todos los layer que contiene el fichero
DXF activo
Para omitir una capa (layer): Con el botón izquierdo
del ratón, seleccionar la capa (layer) deseada y
omitirlo pulsando en la casilla de control
Para superponer la capa (layer): Con el botón
izquierdo del ratón, seleccionar la capa (layer)
deseada y volverlo a superponer pulsando en la
casilla de control
