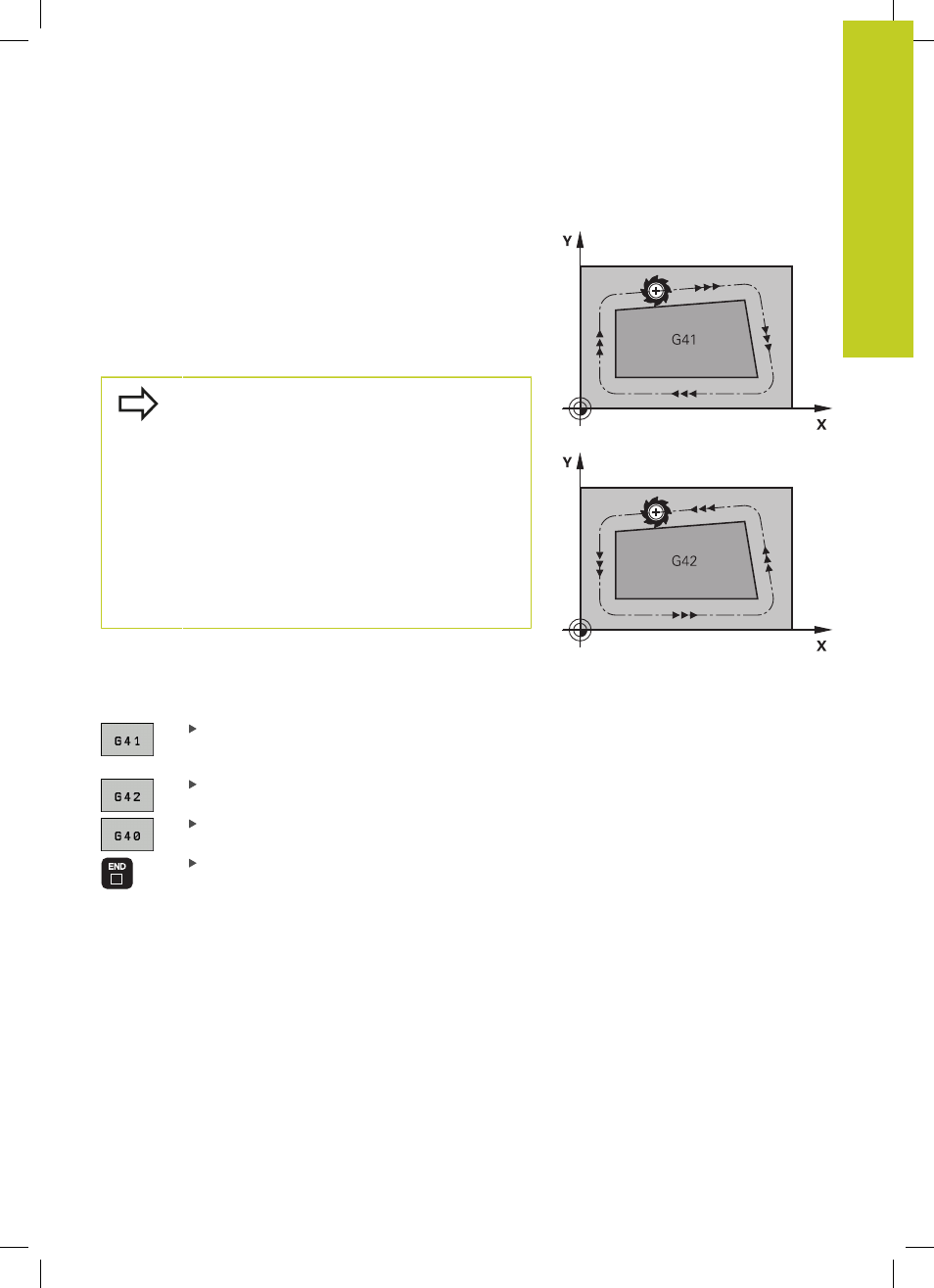

Movimientos de trayectoria con corrección de radio: G42 y G41
G43: La herramienta se desplaza por la derecha del contorno
G42: La herramienta se desplaza por la izquierda del contorno
En este caso el centro de la herramienta queda separado del
contorno a la distancia del radio de dicha herramienta. "Derecha"
e "izquierda" indican la posición de la herramienta en el sentido
de desplazamiento a lo largo del contorno de la pieza. Véase las
figuras.
Entre dos frases de programa con diferente
corrección de radio
G43 y G42, debe programarse
por lo menos una frase sin corrección de radio (es
decir con
G40).
El TNC activará la corrección de radio al final de
la frase en la cual se programó por primera vez la
corrección.
En la primera corrección de radio
G42/G41 y con
G40, el TNC posiciona la herramienta siempre
perpendicularmente en el punto inicial o final. La
herramienta se posiciona delante del primer punto
del contorno o detrás del último punto del contorno
para no dañar al mismo.
Introducción de la corrección de radio
La corrección de radio se programa en una frase G01 .
Desplazamiento de la hta. por la izquierda del
contorno programado: Seleccionar la función G41,
o
Movimiento de la herramienta a la derecha del
contorno programado: seleccionar función G42, o
Desplazamiento de la hta. sin corrección de radio o
eliminar la corrección: Seleccionar la función G40
Finalizar la frase: Pulsar la tecla END
