Funcionamiento manual y ajuste
14.7 Calibración del palpador 3D (Opción de Software Touch probe
functions)
14
416
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014

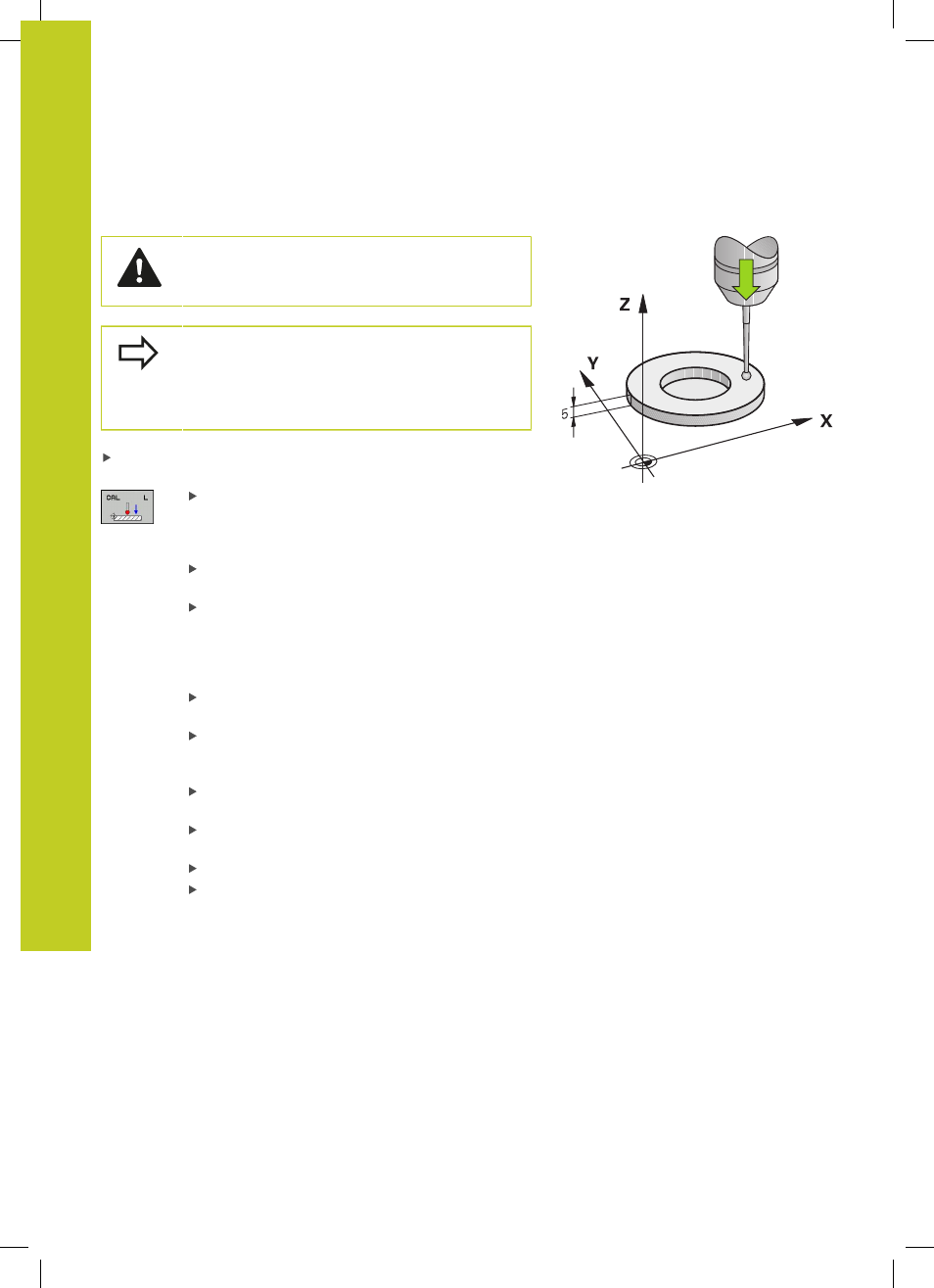

Calibración de la longitud activa
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
La longitud activa del palpador se refiere siempre
al punto de referencia de la herramienta. Por regla
general, el fabricante de la máquina sitúa el punto
de referencia de la herramienta sobre la base del
cabezal.
Fijar el punto de referencia en el eje del cabezal de tal manera
que para la mesa de la máquina sea válido: Z=0.
Seleccionar la función de calibración para la
longitud del palpador: Softkey CAL. PULSAR L.
El TNC abre una ventana del menú con cuatro
casillas de introducción.
Referencia para longitud: Introducir la altura del
anillo de ajuste
Nueva cal. ángulo del cabezal: Ángulo del cabezal
con el que se realiza la calibración. Por defecto,
el TNC emplea el valor CAL_ANG de la tabla del
palpador. Si se cambia el valor, el TNC almacena el
valor al calibrar en la tabla del palpador.
Desplazar el palpador sobre la superficie del anillo
de ajuste
Si es preciso modificar la dirección de
desplazamiento: mediante softkey o con los
pulsadores de manual
Palpación de la superficie: pulsar el arranque
START
Comprobar los resultados (dado el caso cambiar
valores)
Pulsar la Softkey OK para incorporar los valores
Pulsar la Softkey FIN para finalizar la función de
calibración
