Programación: Parámetros Q
9.3 Describir contornos mediante funciones matemáticas
9
240
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014
9.3 Describir contornos mediante
funciones matemáticas
Aplicación
Con parámetros Q se pueden programar en el programa de
mecanizado, funciones matemáticas básicas:
Selección de parámetros Q: Pulsar la tecla Q (situada en el
campo para la introducción de valores numéricos, a la derecha).
La carátula de softkeys indica las funciones de los parámetros
Q.
Selección de funciones matemáticas básicas: Pulsar la softkey
FUNCIONES BÁSICAS. El TNC muestra los siguientes softkeys:

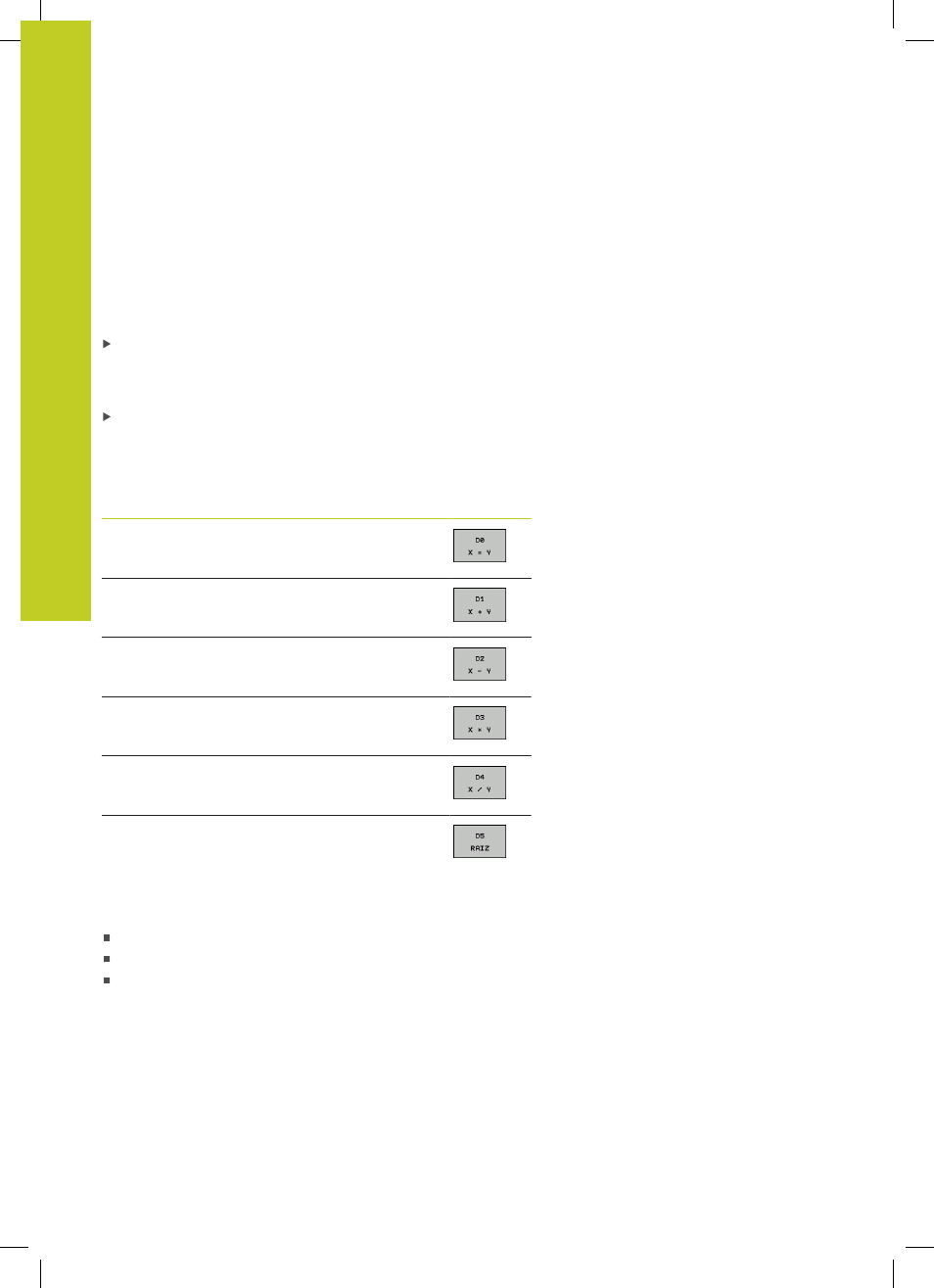

Resumen
Función Softkey
D00: ASIGNACIÓN
p. ej.
D00 Q5 P01 +60 *
Asignar valor directamente
D01: ADICIÓN
p. ej.
D01 Q1 P01 -Q2 P02 -5 *
Formar y asignar la suma a partir de dos valores
D02: SUSTRACCIÓN
p. ej.
D02 Q1 P01 +10 P02 +5 *
Formar y asignar la diferencia a partir dos valores
D03: MULTIPLICACIÓN
p. ej.
D03 Q2 P01 +3 P02 +3 *
Formar y asignar el producto a partir de dos valores
D04: DIVISIÓN p.ej. D04 Q4 P01 +8 P02 +Q2
* Formar y asignar cociente a partir de dos
valores Prohibido: ¡División por 0!
D05: RAÍZ CUADRADA p.ej. D05 Q50 P01 4 *
Extraer y asignar la raíz cuadrada a partir de un
número Prohibido: ¡Raíz cuadrada de un valor
negativo!
A la derecha del signo "=" se pueden introducir:
dos cifras
dos parámetros Q
una cifra y un parámetro Q
Los parámetros Q y los valores numéricos en las comparaciones
pueden ser con o sin signo.
