396 Funcionamiento manual y ajuste
12.8 Fijar el punt
o de r
e
fe
re
ncia con
palpador 3D (opción de Sof
tw
a
re
T
ouc
h
pr
obe functions)
Determinar el ángulo entre el eje de referencia angular y una
arista de la pieza
U Seleccionar la función de palpación: pulsar la softkey
PALPAR ROT
U Angulo de giro: anotar el ángulo de giro visualizado, en
el caso de que se quiera volver a repetir después el
giro básico realizado anteriormente.
U Ejecutar el giro básico con el lado a compararVer
“Compensar inclinación de pieza con palpador 3D
(opción de Software Touch probe functions)” en pág.
389
U Con la softkey PALPAR ROT visualizar como ángulo
de giro, el ángulo entre el eje de referencia angular y
la arista de la pieza.
U Eliminar ajuste básico o restablecer el ajuste básico
original
U Fijar el punto de referencia al valor anotado

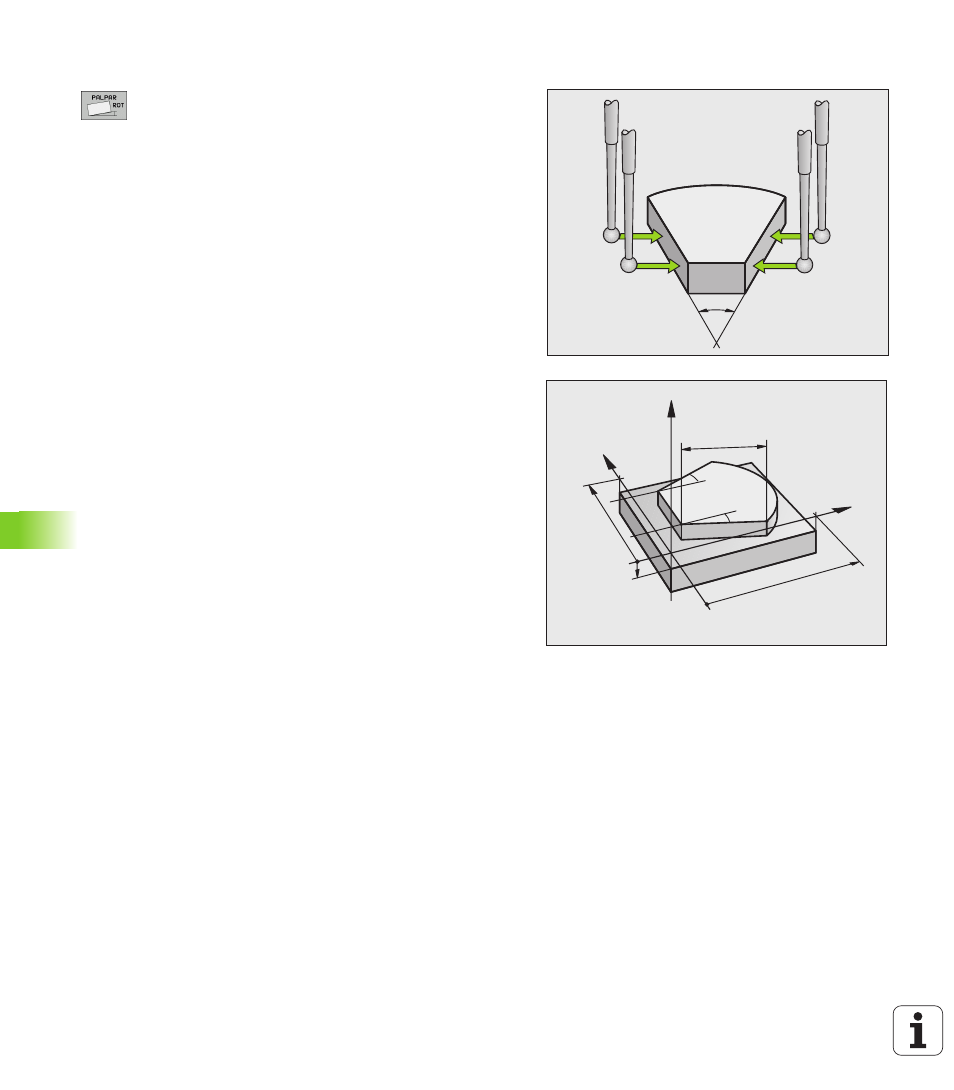

Determinar el ángulo entre dos aristas de la pieza
U Seleccionar la función de palpación: pulsar la softkey PALPAR ROT
U Angulo de giro: anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
U Realizar el giro básico para el primer lado Ver “Compensar
inclinación de pieza con palpador 3D (opción de Software Touch
probe functions)” en pág. 389
U Asimismo se palpa el segundo lado igual que en un giro básico, ¡no
fijar el ángulo de giro a 0!
U Con la softkey PALPAR ROT visualizar el ángulo PA entre las aristas
de la pieza como ángulo de giro
U Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
PA
–10
100
a?
a?
L?
X
Z
Y
100
