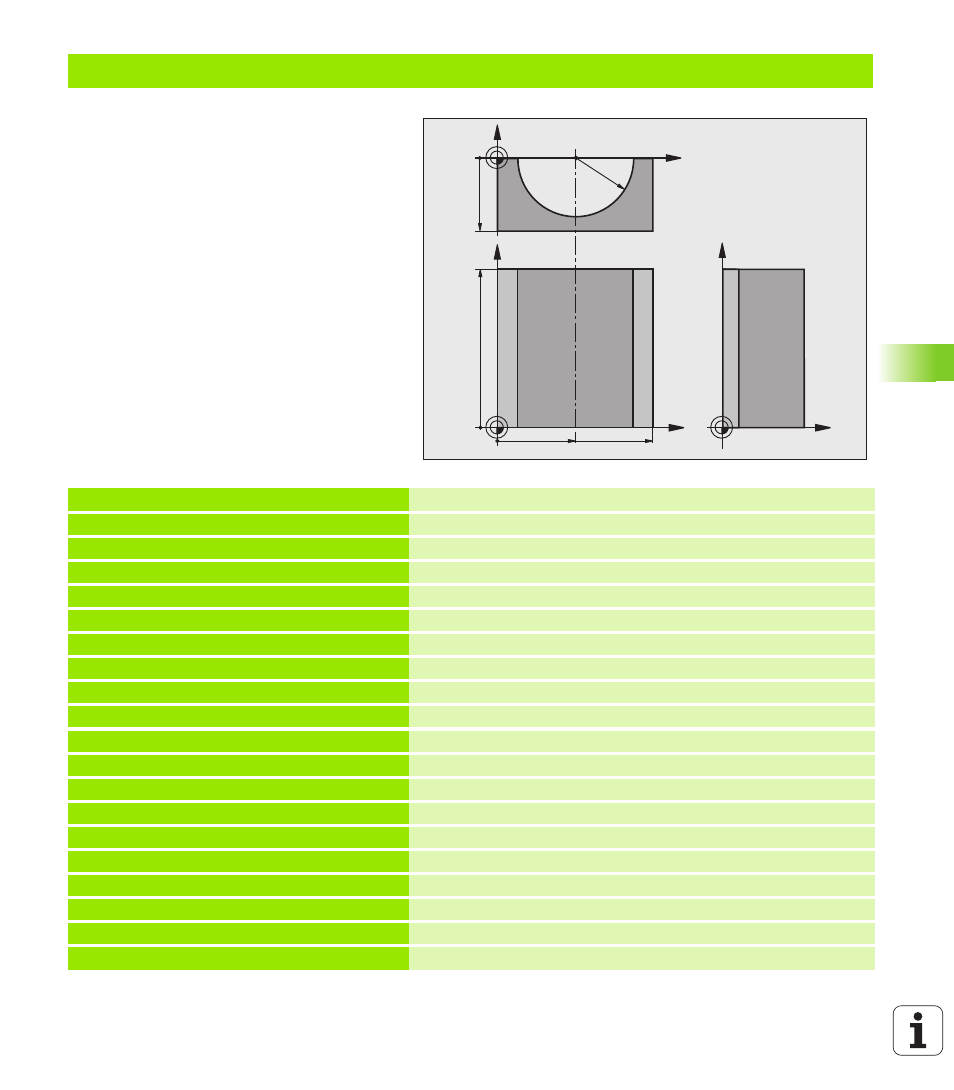

Ejemplo: Cilindro concavo con fresa esférica
Desarrollo del programa
„ El programa sólo funciona con fresa radial, la
longitud de la hta. se refiere al centro de la bola
„ El contorno del cilindro se realiza por medio de
muchas pequeñas rectas (definible mediante
Q13) Cuantos más puntos se definan, mejor
será el contorno.
„ El cilindro se fresa en tramos longitudinales
(aquí: paralelos al eje Y)
„ El sentido del fresado se determina mediante el
ángulo inicial y el ángulo final en el espacio:
Dirección del mecanizado en sentido horario:
Ángulo inicial > Ángulo final
Dirección del mecanizado en sentido antihorario:
Ángulo inicial < Ángulo final
„ El radio de la hta. se corrige automáticamente
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50 Centro eje X
2 FN 0: Q2 = +0 Centro eje Y
3 FN 0: Q3 = +0 Centro eje Z
4 FN 0: Q4 = +90 Ángulo inicial en el espacio (plano Z/X)
5 FN 0: Q5 = +270 Ángulo final en el espacio (plano Z/X)
6 FN 0: Q6 = +40 Radio del cilindro
7 FN 0: Q7 = +100 Longitud del cilindro
8 FN 0: Q8 = +0 Posición angular en el plano X/Y
9 FN 0: Q10 = +5 Sobremedida del radio del cilindro
10 FN 0: Q11 = +250 Avance al profundizar
11 FN 0: Q12 = +400 Avance de fresado
12 FN 0: Q13 = +90 Número de pasos
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Definición de la pieza en bruto
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Llamada a la herramienta
16 L Z+250 R0 FMAX Retirar la herramienta
17 CALL LBL 10 Llamada al mecanizado
18 FN 0: Q10 = +0 Anular la sobremedida
19 CALL LBL 10 Llamada al mecanizado
X
Y
50 100
100
Z
Y
X
Z
-50
R40
