184 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

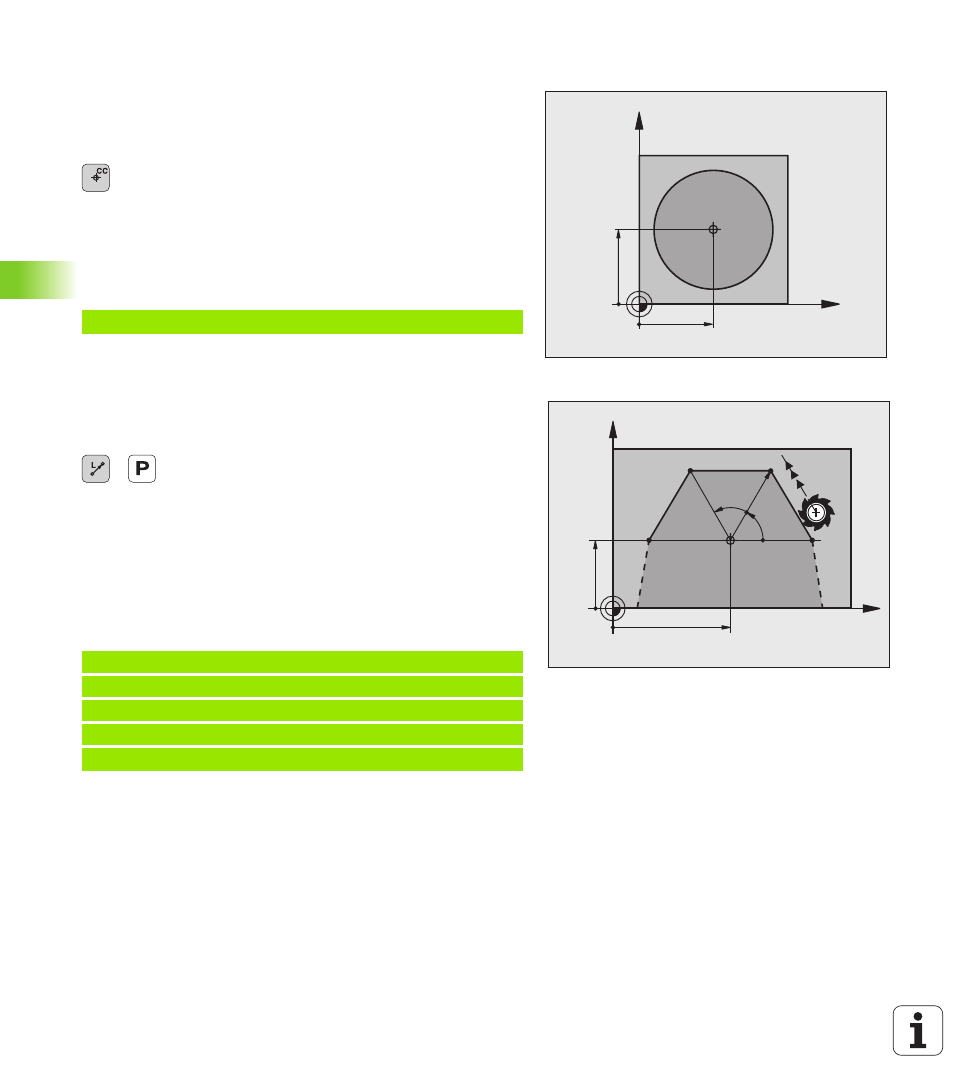

Origen de coordenadas polares: Polo CC
El polo CC se puede determinar en cualquier posición del programa de
mecanizado, antes de indicar las posiciones con coordenadas polares.
Para determinar el polo se procede igual que para la programación del
punto central del círculo.
U Coordenadas : Introducir las coordenadas de ángulo
recto para el polo o para aceptar la última posición
programada: no introducir ninguna coordenada.
Determinar el polo antes de programar las
coordenadas polares. El polo se programa sólo en
coordenadas cartesianas. El polo permanece activado
hasta que se determina un nuevo polo.
Ejemplo de frases NC
Recta LP
La herramienta se desplaza según una recta desde su posición actual
al punto final de la misma. El punto de partida es el punto final de la
frase anterior.
U Radio en coordenadas polares PR : Introducir la
distancia del punto final de la recta al polo CC
U Ángulo en coordenadas polares PA : posición angular
del punto final de la recta entre -360° y +360°
El signo de PA se determina mediante el eje de referencia angular:
„ Angulo del eje de referencia angular a PR en sentido antihorario:
PA
>0
„ Angulo del eje de referencia angular a PR en sentido horario: PA<0
Ejemplo de frases NC
X
Y
CC
X
CC
Y
CC
12 CC X+45 Y+25
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
