HEIDENHAIN TNC 620 193
6.6 Mo
vimient
o
s de tr
a
y
e
ct
or
ia -Pr
ogr
amación libr
e
de cont
or
nos FK
(Sof
tw
ar
e-Option A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

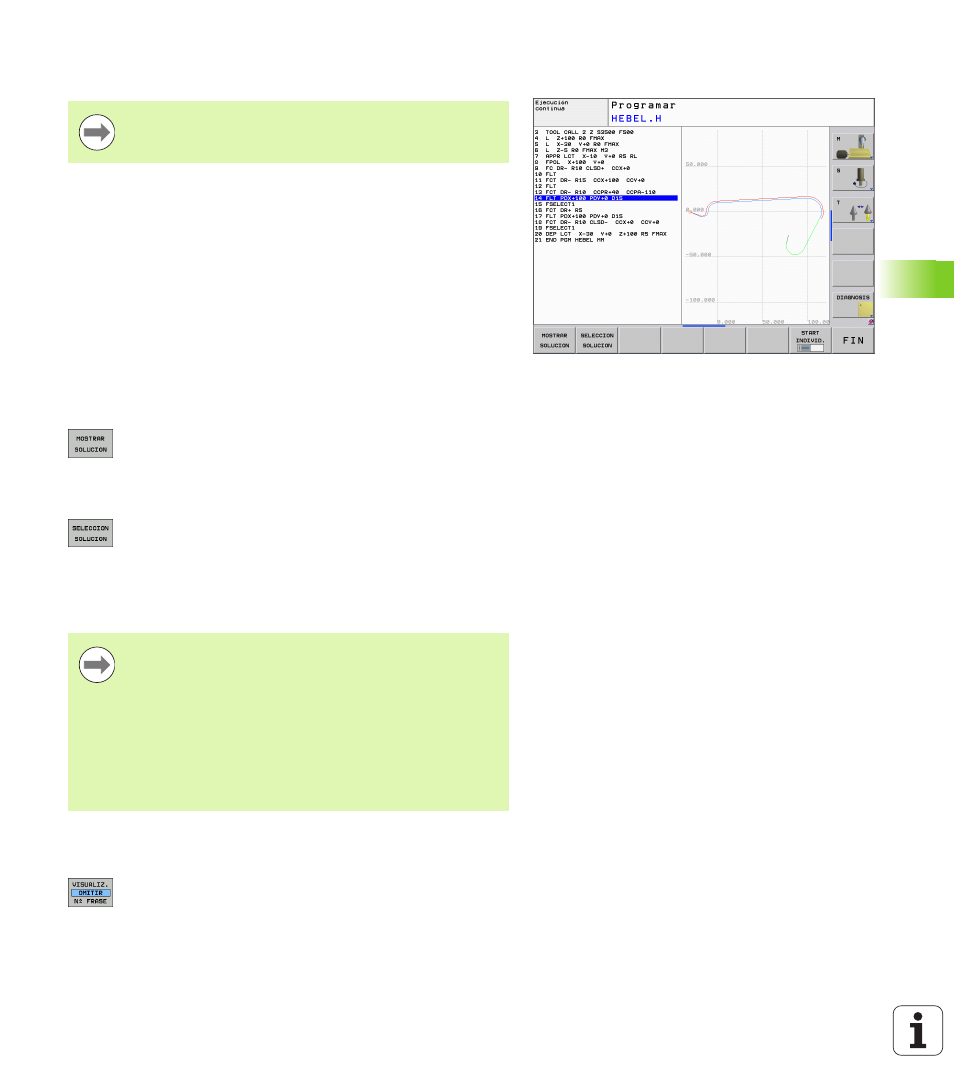

Gráfico de programación FK
Si faltan las indicaciones de las coordenadas, es difícil determinar el
contorno de una pieza. En estos casos el TNC muestra diferentes
soluciones en el gráfico FK y Ud. selecciona la correcta. El gráfico FK
representa el contorno de la pieza en diferentes colores:
Si los datos indican varias soluciones y la trayectoria del contorno se
visualiza en color verde, se selecciona el contorno correcto de la
siguiente forma:
U Pulsar la softkey MOSTRAR SOLUCIÓN hasta que se
visualice correctamente el elemento del contorno.
Utilizar la función Zoom (2ª carátula de softkeys), si no
son diferenciables las posibles soluciones en la
visualización estándar
U La trayectoria del contorno visualizada corresponde al
plano: determinar con la softkey SELECCIONAR
SOLUCION
Si no se quiere determinar aún un contorno representado en color
verde se pulsa la softkey FINALIZAR SELECCION, para continuar con
el diálogo FK.
Visualizar números de frase en la ventana de gráficos
Para visualizar números de frase en la ventana de gráficos:
U Fijar la softkey OMISIÓN DE VISUALIZACIÓN DEL Nº
FRASE a VISUALIZAR (3ª carátula de softkeys)
Para poder utilizar el gráfico en la programación FK, se
selecciona la subdivisión de pantalla PROGRAMA +
GRAFICO Ver “Memorizar/Editar programa” en pág. 63
azul La trayectoria del contorno está claramente determinada
verde Los datos introducidos indican varias soluciones; Vd.
selecciona la correcta
rojo Los datos introducidos no son suficientes para
determinar la trayectoria del contorno; hay que introducir
más datos
Los elementos de contorno representados en color verde
deberán determinarse lo antes posible con
SELECCIONAR SOLUCION, para limitar la ambigüedad
de las trayectorias siguientes a los elementos del
contorno.
El constructor de su máquina puede determinar otros
colores para el gráfico FK.
Las frases NC de un programa llamado con PGM CALL se
indican en otro color.
