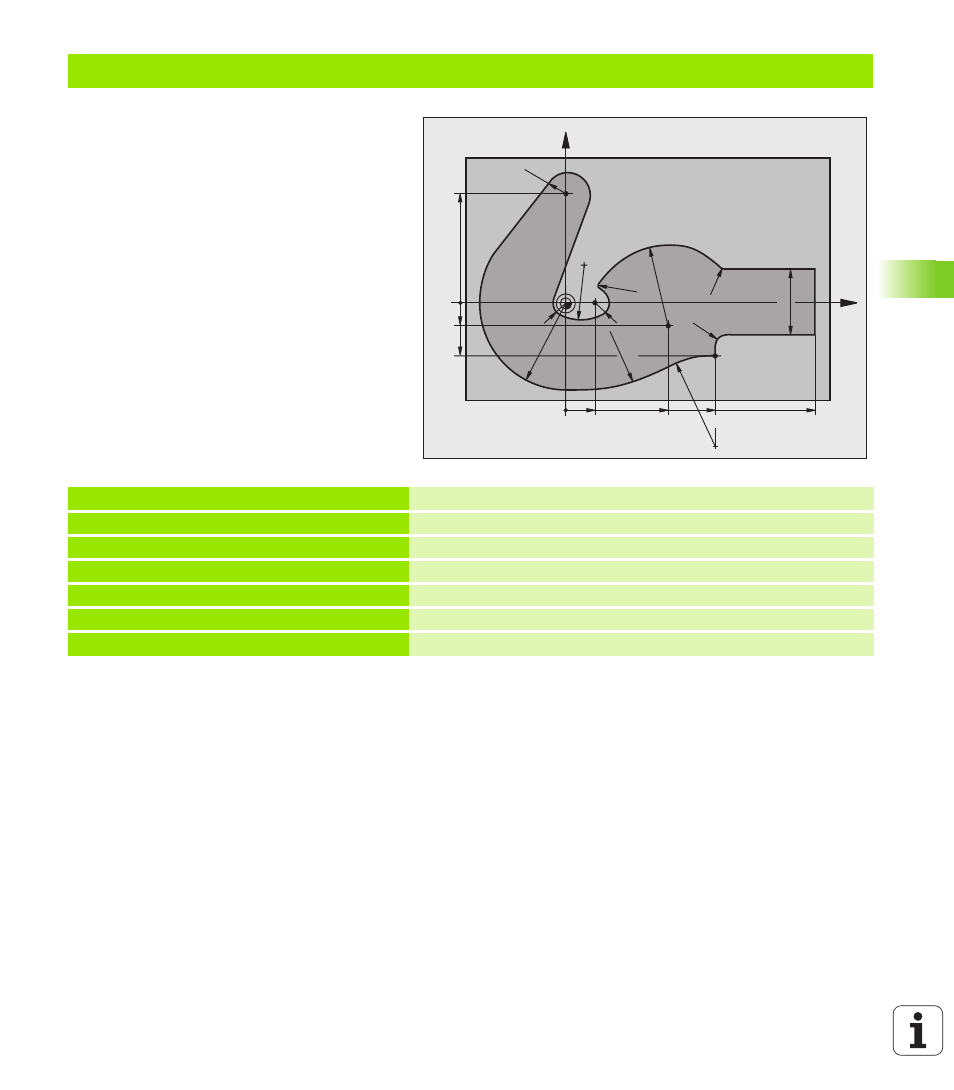

Ejemplo: Programación FK 3
0 BEGIN PGM FK3 MM
1 BLK FORM 0.1 Z X-45 Y-45 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+120 Y+70 Z+0
3 TOOL CALL 1 Z S4500 Llamada a la herramienta
4 L Z+250 R0 FMAX Retirar la herramienta
5 L X-70 Y+0 R0 FMAX Posicionamiento previo de la herramienta
6 L Z-5 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado
X
Y
110 12
50
-10
44 65
R10
-25
30
R40
R6
R6
R24
R1,5
R36
R5
R5
R65
R50
