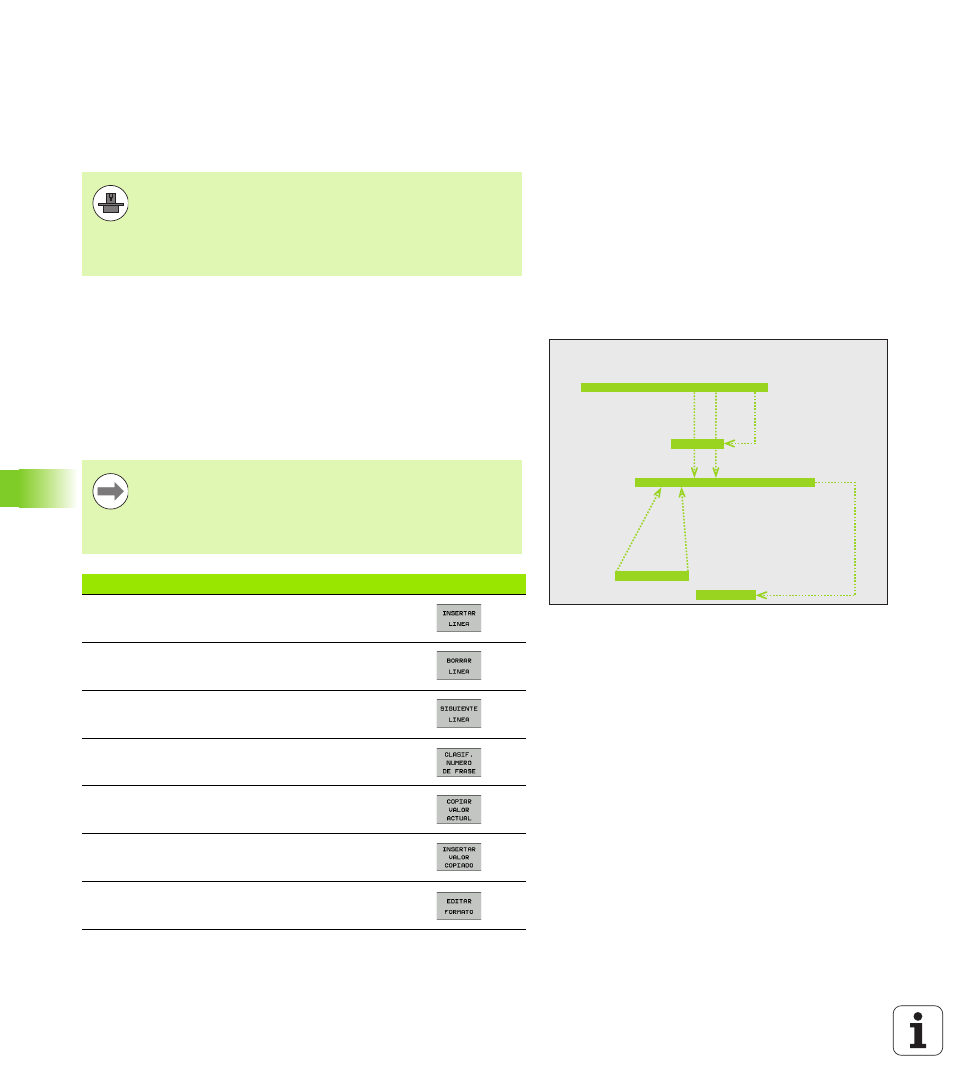

Página 460: Pág. 460, Indicación posibles aplicaciones
460
Programación: Funciones especiales
1
1
.13 T
rabajar con tablas de dat
o
s de cor
te
11.13 Trabajar con tablas de datos
de corte
Indicación
Posibles aplicaciones
Mediante las tablas de datos de corte, en las cuales se determina
cualquier combinación del material/material de corte de la pieza, el
TNC puede calcular de la velocidad de corte V
C
y el avance del diente
f
Z
las revoluciones S del cabezal y el avance F en la trayectoria. Para
poder realizar el cálculo, hay que determinar en el programa el material
de la pieza y en una tabla de herramientas las distintas características
específicas de la herramienta.
El constructor de la máquina prepara el TNC para trabajar
con tablas de datos de corte.
Es probable que su máquina no disponga de todos los
ciclos y funciones que se describen aquí. Rogamos
consulte el manual de la máquina.
DATEI: TOOL.T
MM
T
R
CUT. TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5 4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Antes de que el TNC calcule los datos de corte
automáticamente, deberá estar activada la tabla de
herramientas en el funcionamiento Test del programa
(estado S), de forma que el TNC pueda obtener los datos
específicos de la herramienta.
Funciones de edición p. tablas de datos de corte
Softkey
Añadir una línea
Borrar línea
Seleccionar el principio de la sig. línea
Buscar una tabla
Copiar el campo destacado (2ª carátula de softkeys)
Añadir el campo copiado (2ª carátula de softkeys)
Editar el formato de tablas (2ª línea de softkeys)
