6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas
Trayect. circular CR con radio determinado
La herramienta se desplaza según una trayectoria circular con radio R.
U Coordenadas del punto final del arco de círculo
U Radio R
Atención: ¡El signo determina el tamaño del arco del
círculo!
U Sentido de giro DR
Atención: ¡El signo determina si la curvatura es
cóncava o convexa!
U Función auxiliar M
U Avance F

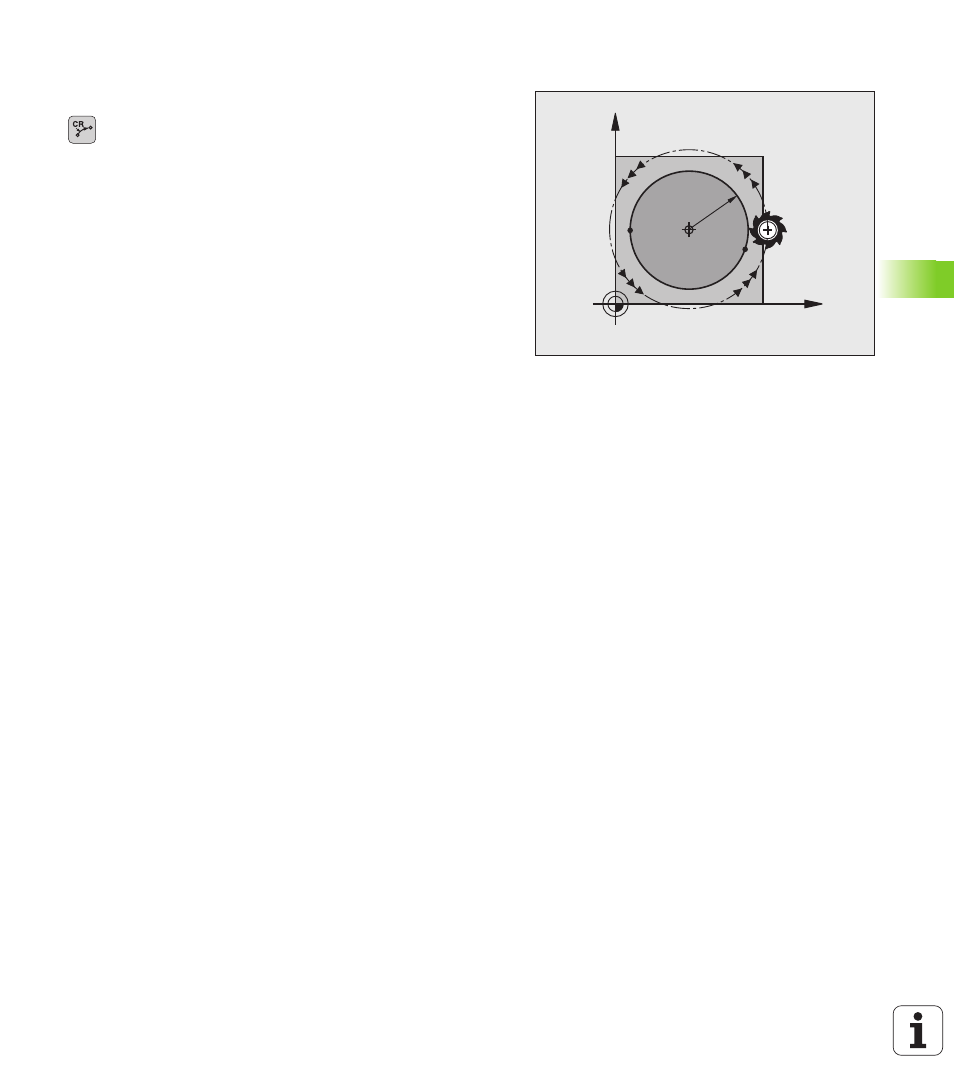

Círculo completo
Para un círculo completo se programan dos frases de círculo
sucesivas:
El punto final de la primera mitad del círculo es el punto de partida del
segundo. El punto final de la segunda mitad del círculo es el punto de
partida del primero.
X
Y
CC
S1=E
E1=S
R
