11.8 Filtrar contornos (función FCL 2)
Función
Con esta función en el TNC se pueden filtrar contornos, que han sido
generados con sistemas de programación externos y que se
componen, exclusivamente, de frases lineales. El filtro suaviza el
contorno y permite, con ello, una ejecución generalmente más rápida
y extenta de sacudidas.
Partiendo del programa original, el TNC genera un programa
independiente con el contorno filtrado, una vez programados los
ajustes del filtro.
U Seleccionar el programa que se desea filtrar
U Seleccionar funciones especiales
U Seleccionar ayudas de programación
U Seleccionar la lista de softkeys con funciones para la
conversión de programas

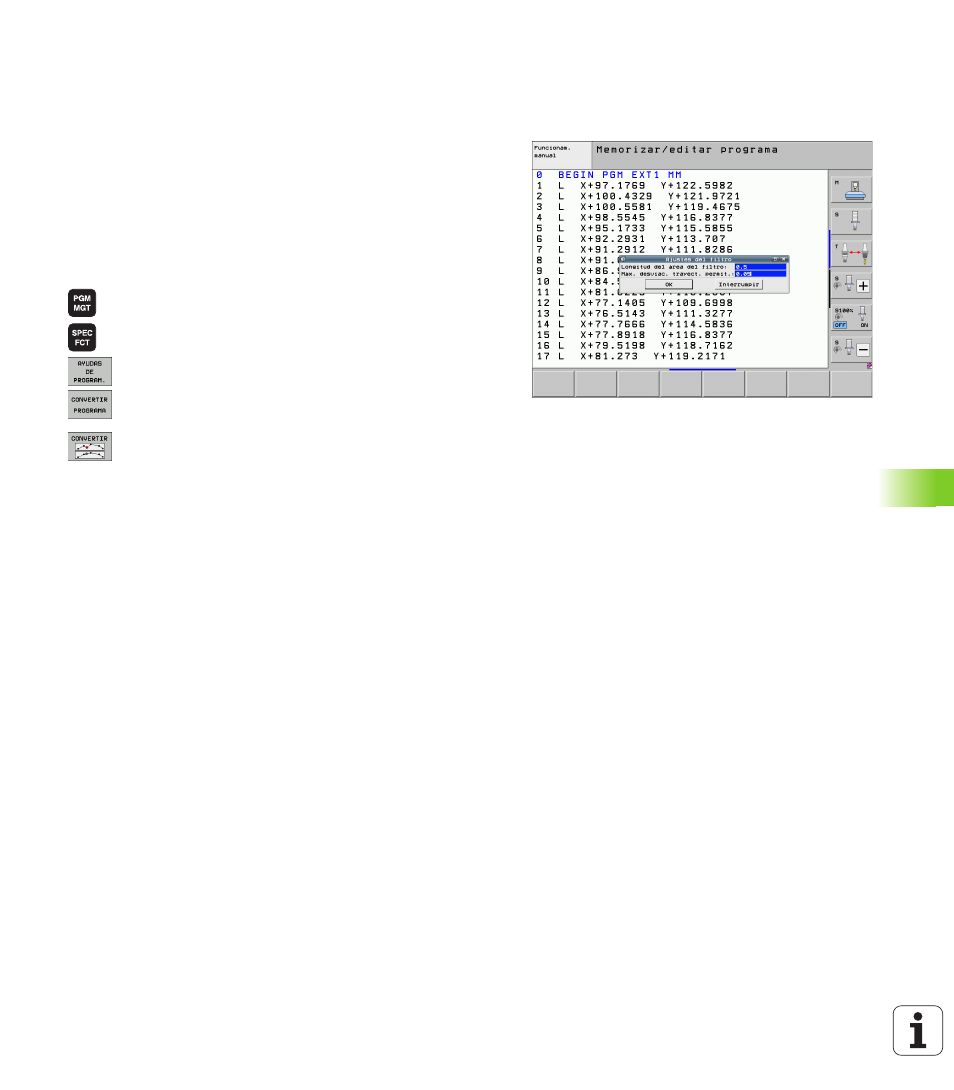

U Seleccionar la función de filtro: el TNC muestra una
ventana de transición para la definición de los ajustes
del filtro
U Introducir la longitud del campo de filtro en mm
(programa de pulgadas: pulgadas). El campo de filtro
define, partiendo del punto tomado en consideración,
la longitud real sobre el contorno (delante y detrás del
punto) dentro de la cual el TNC debe filtrar puntos;
aceptar con la tecla ENT
U Introducir la variación de trayectoria máxima permitida
en mm (programa de pulgadas: pulgadas): valor de
tolerancia que el contorno filtrado puede desviarse
como máximo del contorno original; confirmar con la
tecla ENT
