7.2 Incorporación de datos de
programas de diálogo en
lenguaje conversacional
Aplicación
Con esta función se pueden tomar segmentos de contorno, o también
contornos completos, de programas de diálogo en lenguaje
conversacional ya existentes, en particular creados con sistemas
CAM. El TNC representa los programas de diálogo en lenguaje
conversacional, bidimensionalmente o tridimensionalmente.
La incorporación de datos se realiza de un modo especialmente
eficiente en combinación con el smartWizard, que proporciona
unidades de mecanizado de contorno para mecanizados en 2D y 3D.

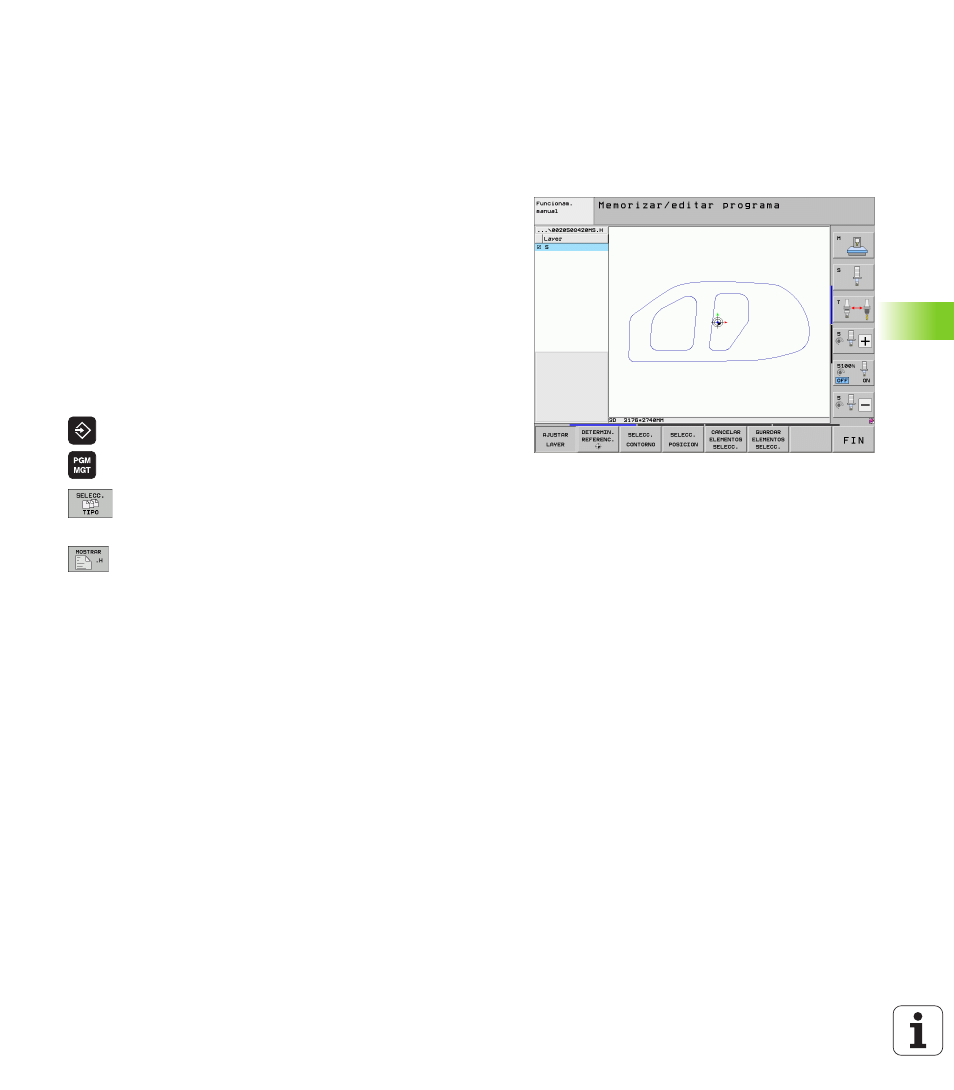

Abrir el fichero de diálogo en lenguaje
conversacional
U
Seleccionar el modo Memorizar/Editar
U
Seleccionar la gestión de ficheros
U
Seleccionar el menú de softkeys para elegir entre los
tipos de ficheros a visualizar: pulsar la softkey
SELECCIONAR TIPO
U
Visualizar todos los ficheros de diálogo en lenguaje
conversacional: pulsar la softkey VISUALIZAR H
U
Seleccionar el directorio, en el que esté memorizado
el fichero
U
Seleccionar el fichero H deseado
U
Con la combinación de teclas CTRL+O seleccionar el
diálogo Abrir con...
U
Seleccionar abrir con Convertidor, confirmar con la
tecla ENT: El TNC abre el fichero en lenguaje
conversacional y representa gráficamente los
elementos de contorno
Determinar el punto de referencia, seleccionar
contornos y memorizar
La determinación del punto de referencia y la selección de los
contornos se realizan de forma idéntica a la incorporación de datos
desde el fichero DXF:
Véase "Determinar el punto de referencia" en pág. 271
