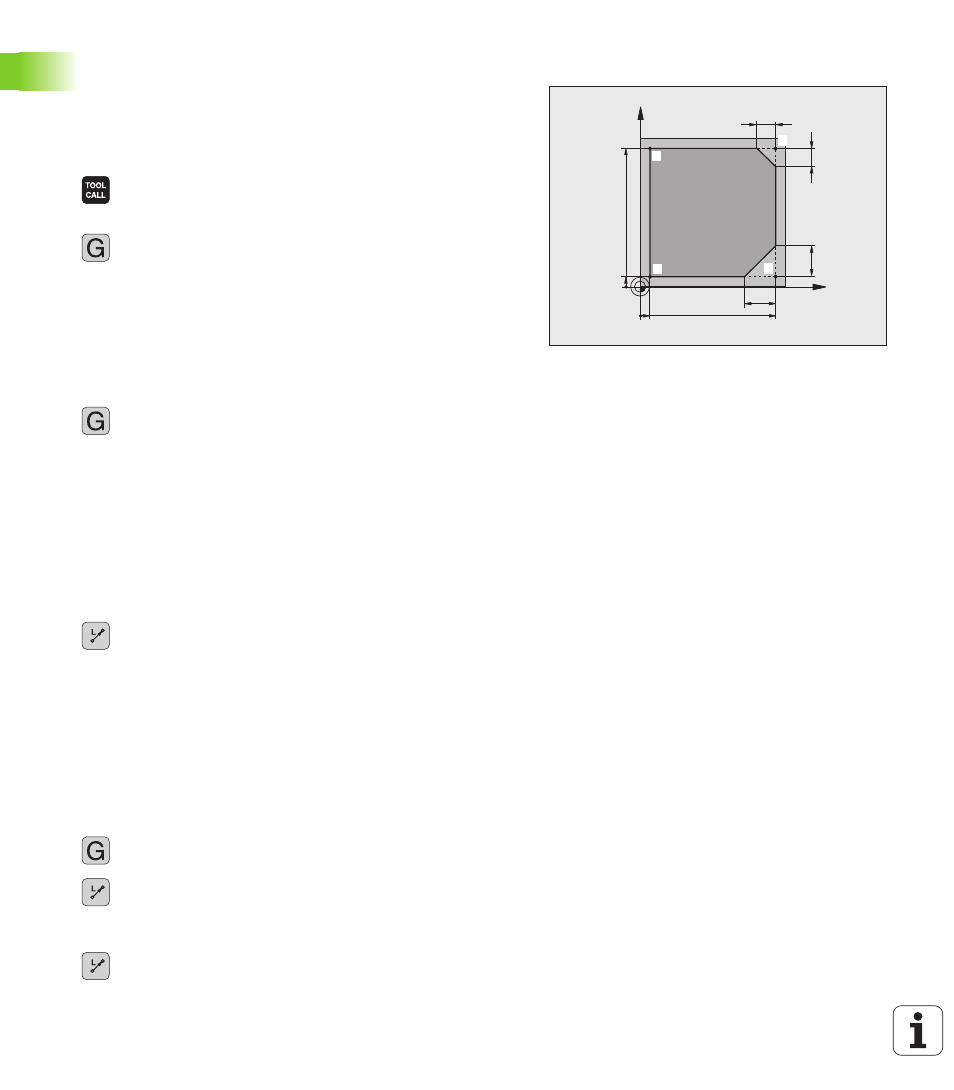

Programar un contorno sencillo
El contorno mostrado en la imagen a la derecha se debe fresar en una
pasada a la profundidad de 5 mm. La definición de la pieza en bruto ya
está creada. Después de abrir un diálogo mediante una tecla de
función introducir todos los datos solicitados por el TNC en la cabecera
de la pantalla.
U Llamar herramienta: Introducir los datos de
herramienta. Confirmar los datos cada vez con la tecla
ENT, no olvidar el eje de herramienta.
U Retirar herramienta: pulsar la tecla de eje naranja Z
para retirar en el eje de la herramienta e introducir el
valor para la posición que se debe buscar, p. ej. 250.
Confirmar con la tecla ENT
U Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
U Función auxiliar M? confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
U Preposicionar herramienta en el plano de mecanizado:
pulsar la tecla de eje naranja X e introducir el valor
para la posición que se debe buscar, p. ej. -20
U Pulsar la tecla de eje naranja Y e introducir el valor para
la posición que se debe buscar, p. ej. -20. Confirmar
con la tecla ENT
U Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
U Función auxiliar M? confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
U Desplazar herramienta a profundidad: pulsar la tecla
de eje naranja e introducir el valor para la posición que
se debe buscar, p. ej. -5. Confirmar con la tecla ENT
U Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
U Avance F=? Introducir avance de posicionamiento,
p.ej., 3000 mm/min, confirmar con la tecla ENT
U ¿Función auxiliar M? Activar husillo y refrigerante,
p.ej. M13, confirmar con la tecla END: el TNC guarda la
frase de desplazamiento introducida
U Aproximar a contorno: definir el Radio de redondeo del
círculo de entrada
U Mecanizar contorno, aproximar a punto de contorno 2 :
es suficiente la introducción de las informaciones
cambiadas, es decir, introducir sólo la coordenada Y
95 y guardar los datos con la tecla END
U Aproximar a punto de contorno 3 : introducir
coordenada X 95 y guardar con la tecla END
