HEIDENHAIN iTNC 530 237
7.
1 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)
Selección rápida de posiciones de taladro mediante la
introducción de diámetro
U Elegir el Modo de selección de posición de
mecanizado: el TNC omite el layer visualizado en la
ventana de la izquierda y la ventana de la derecha se
vuelve activa para la selección de posición
U Seleccionar última barra de softkeys

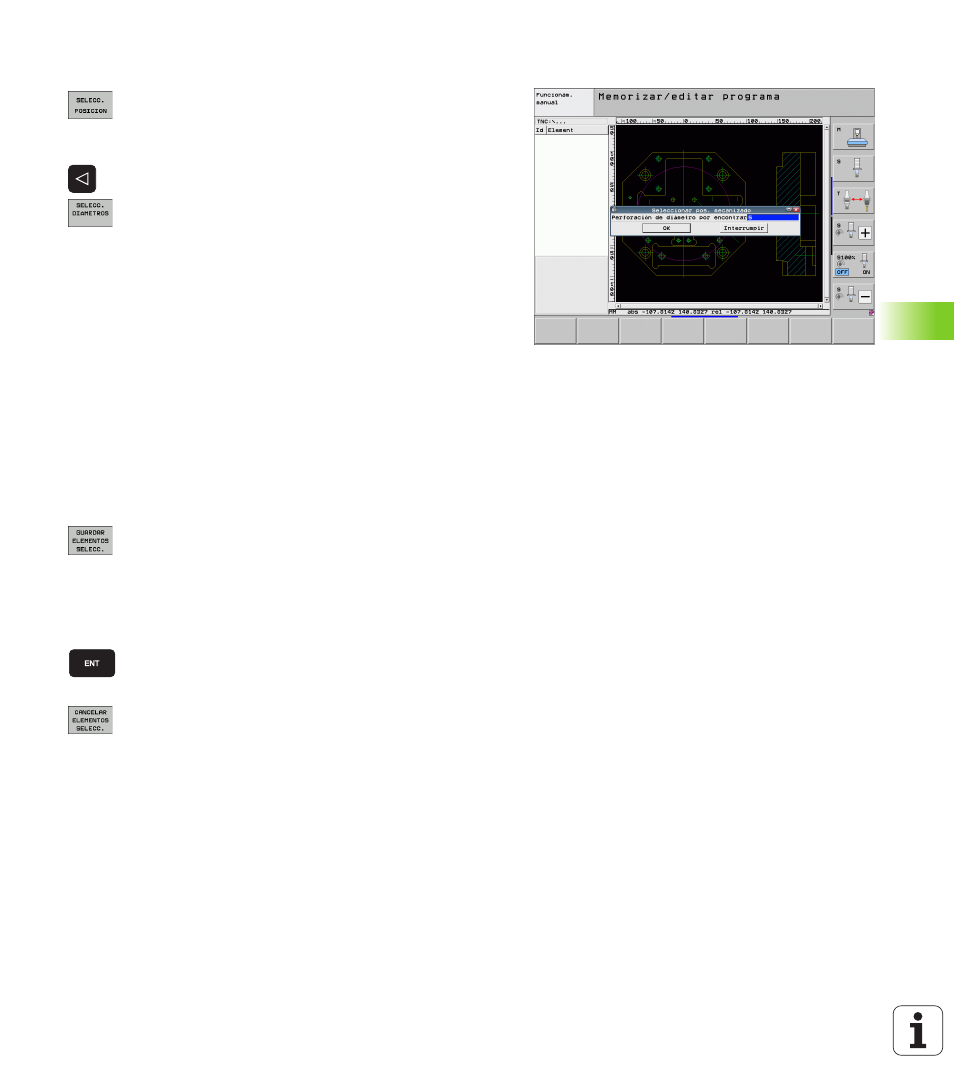

U Abrir el diálogo para la introducción de diámetros: el
TNC visualiza una ventana superpuesta, en la cual
puede introducir cualquier diámetro.
U Introducir el diámetro deseado y confirmar con la tecla
ENT: el TNC busca en el fichero DXF el diámetro
introducido y luego abrirá una ventana donde está
seleccionado aquel diámetro que más se parece al
diámetro introducido por Ud. A continuación, los
taladros se pueden filtrar según su tamaño.
U Si es necesario, determinar ajustes de filtro Ver
“Ajustes de filtro” en pág. 238 y confirmar con el
botón Aplicar: el TNC recogerá las posiciones
seleccionadas en la ventana izquierda (visualización
de un punto).
U En caso necesario, se pueden volver a deseleccionar
los elementos ya seleccionados creando un nuevo
campo de arrastre del ratón mientras pulsa a la vez la
tecla CTRL
U Memorizar las posiciones de contorno en un fichero
de puntos: el TNC visualiza una ventana superpuesta,
en la cual puede introducir cualquier nombre para el
fichero. Ajuste básico: nombre del fichero DXF. Si el
nombre del fichero DXF contiene diéresis o espacios
en blanco, el TNC sustituye dichos caracteres por un
guión bajo
U Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF
U Si se desean seleccionar aún más posiciones de
mecanizado para luego memorizarlas en otro fichero:
pulsar la softkey ANULAR ELEMENTOS
SELECCIONADOS y proceder de la forma
anteriormente descrita
