HEIDENHAIN iTNC 530
339
1
1
.2 Monit
o
ri
zación dinámica de
colisiones (opción de sof
tw
a
re
)

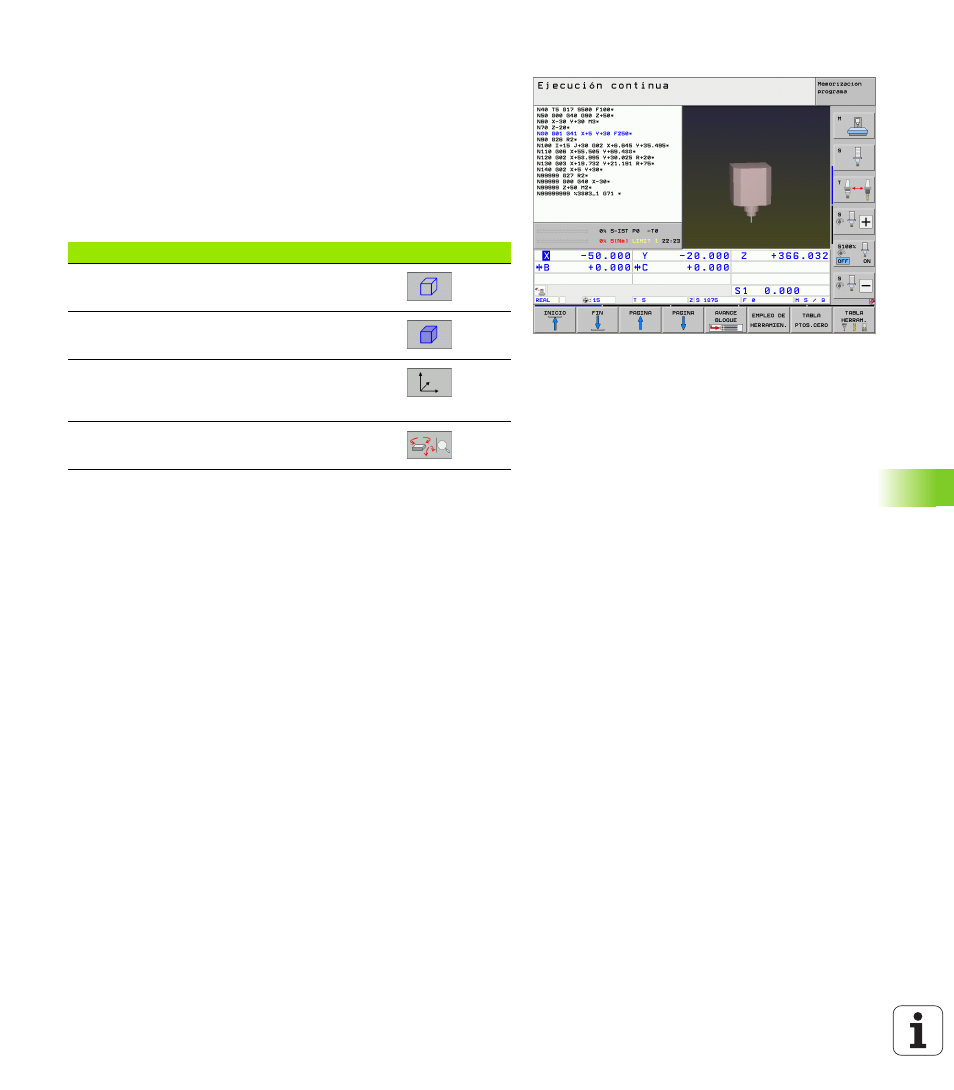

Representación gráfica del espacio protegido
(función FCL4)
Mediante la tecla Subdivisión de pantalla se pueden visualizar en 3D
los cuerpos de colisión definidos y los medios de sujeción medidos en
la máquina Ver “Ejecución continua del programa y ejecución del
programa frase a frase” en pág. 68.
Presionando el botón derecho del ratón se puede girar la vista total de
los cuerpos de colisión. También se puede elegir mediante softkey
entre distintos modos de vista:
Función
Softkey
Conmutar entre gráfico tipo líneas y vista de
volumen
Conmutar entre vista de volumen y vista
transparente
Conmutación de la visualización de los sistemas
de coordenadas que se generan a través de
transformaciones en la descripción cinemática
Funciones para girar, rotar y de zoom
