HEIDENHAIN iTNC 530 391
12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)

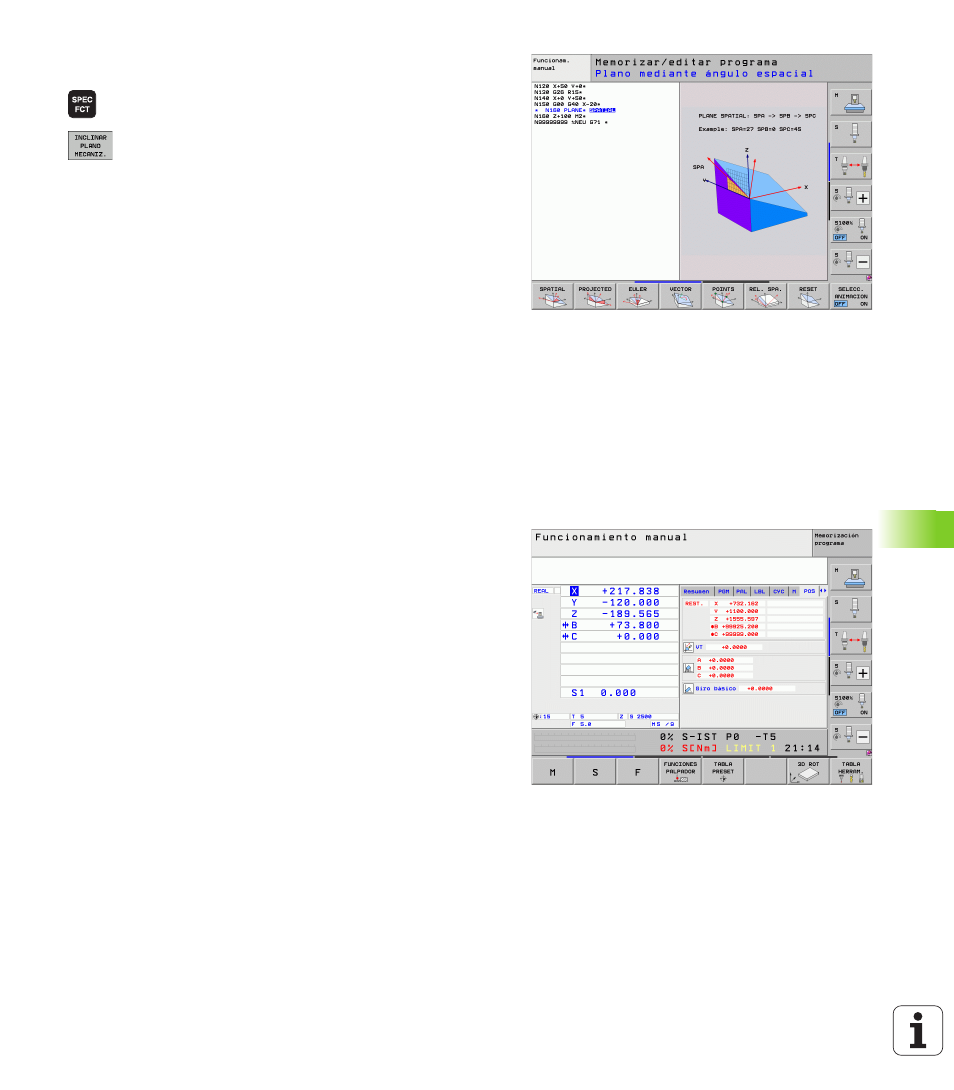

Definir función PLANE
U Visualizar la carátula de softkeys con funciones
especiales
U Seleccionar la función PLANE: pulsar la Softkey
INCLINAR PLANO DE MECANIZADO: el TNC
visualiza en la barra de Softkeys las posibilidades de
definición de las que se dispone
Seleccionar la función estando la animación activa
U Activar la animación: poner la softkey SELECCIONAR ANIMACIÓN
ON/OFF en ON
U Iniciar la animación para las diferentes posibilidades de definición:
pulsar una de las softkeys de las que se dispone, el TNC la
visualizará en un color diferente y dará comienzo a la animación
correspondiente
U Para aceptar la función activa en este momento: Pulsar la tecla ENT
o pulsar de nuevo la softkey de la función activa: el TNC continuará
con el diálogo y requerirá los parámetros necesarios
Seleccionar la función estando la aminación inactiva
U Seleccionar la función escogida directamente mediante la Softkey:
el TNC continuará con el diálogo y requerirá los parámetros
necesarios
Visualización de la posición
Tan pronto como esté activa cualquier función PLANE, el TNC muestra
en la visualización de estado adicional el ángulo espacial calculado
(véase figura). Fundamentalmente, el TNC -independientemente de la
función PLANE utilizada - realiza los cálculos internamente en base al
ángulo espacial.
En el modo Recorrido restante (RESTWEG), al entrar (modo MOVE o TURN)
en el eje giratorio, el TNC muestra el recorrido hasta la posición final
del eje giratorio definida (o calculada).
