236 Programación: Utilización de datos de los ficheros DXF
7.
1 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)

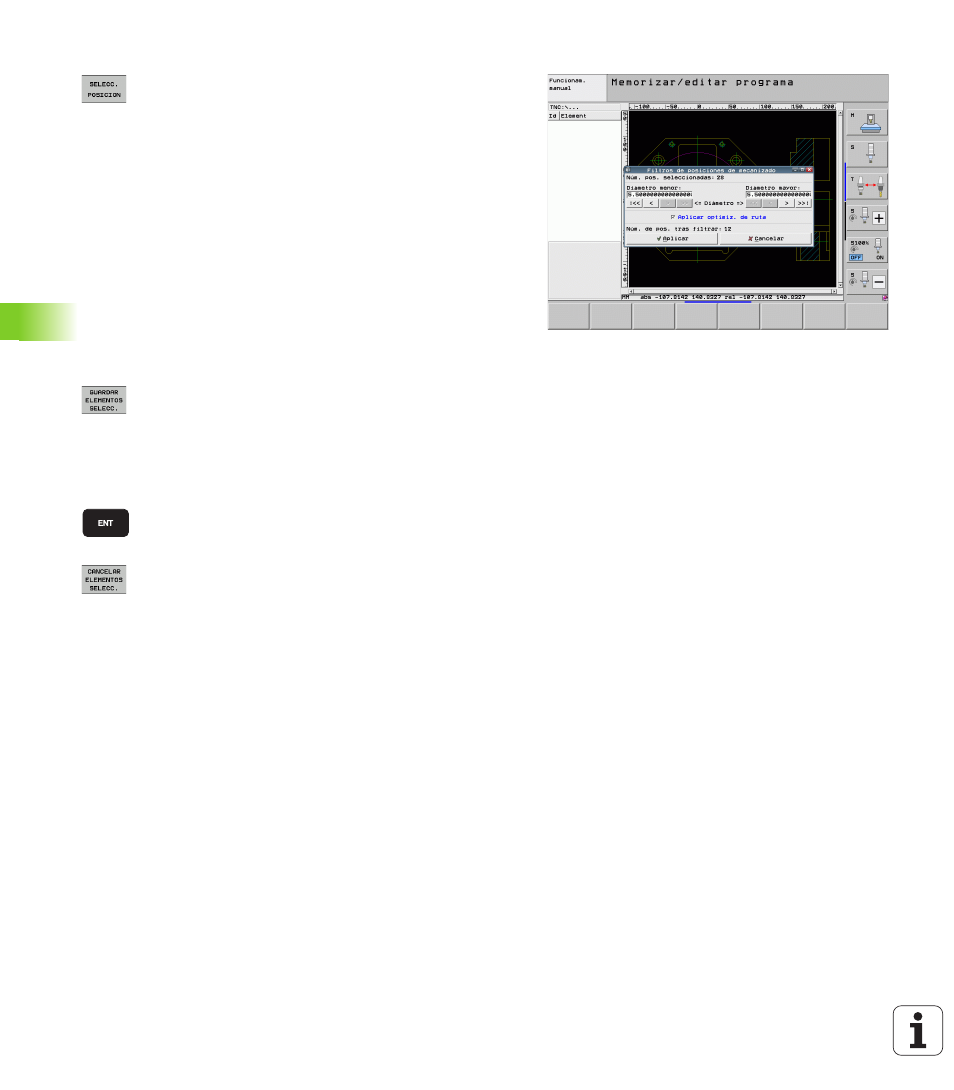

Selección rápida de posiciones de taladro en zona del ratón
U Elegir el Modo de selección de posición de
mecanizado: el TNC omite el layer visualizado en la
ventana de la izquierda y la ventana de la derecha se
vuelve activa para la selección de posición
U Apretar la tecla SHIFT en el teclado, y con la tecla
izquierda del ratón abrir una zona dentro de la cual el
TNC debe tomar todos los centros de círculo como
posiciones de taladro. El TNC mostrará una ventana
donde se pueden filtrar los taladros según su tamaño.
U Determinar ajustes de filtro Ver “Ajustes de filtro” en
pág. 238 y confirmar con el botón Aplicar: el TNC
recogerá las posiciones seleccionadas en la ventana
izquierda (visualización de un punto).
U En caso necesario, se pueden volver a deseleccionar
los elementos ya seleccionados abriendo de nuevo
una zona, manteniendo adicionalmente apretado la
tecla CTRL.
U Memorizar las posiciones de contorno en un fichero
de puntos: el TNC visualiza una ventana superpuesta,
en la cual puede introducir cualquier nombre para el
fichero. Ajuste básico: nombre del fichero DXF. Si el
nombre del DXF contiene diéresis o espacios en
blanco, el TNC sustituye dichos caracteres por un
guión bajo
U Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF
U Si se desean seleccionar aún más posiciones de
mecanizado para luego memorizarlas en otro fichero:
pulsar la softkey ANULAR ELEMENTOS
SELECCIONADOS y proceder de la forma
anteriormente descrita
