HEIDENHAIN iTNC 530 527
14.2 Desplazamient
o
de los ejes de la máquina
Tan pronto como se haya activado el volante mediante la tecla de
activación del mismo, ya no es posible el manejo mediante el teclado.
El TNC muestra este estado en la pantalla del TNC mediante una
ventana superpuesta.

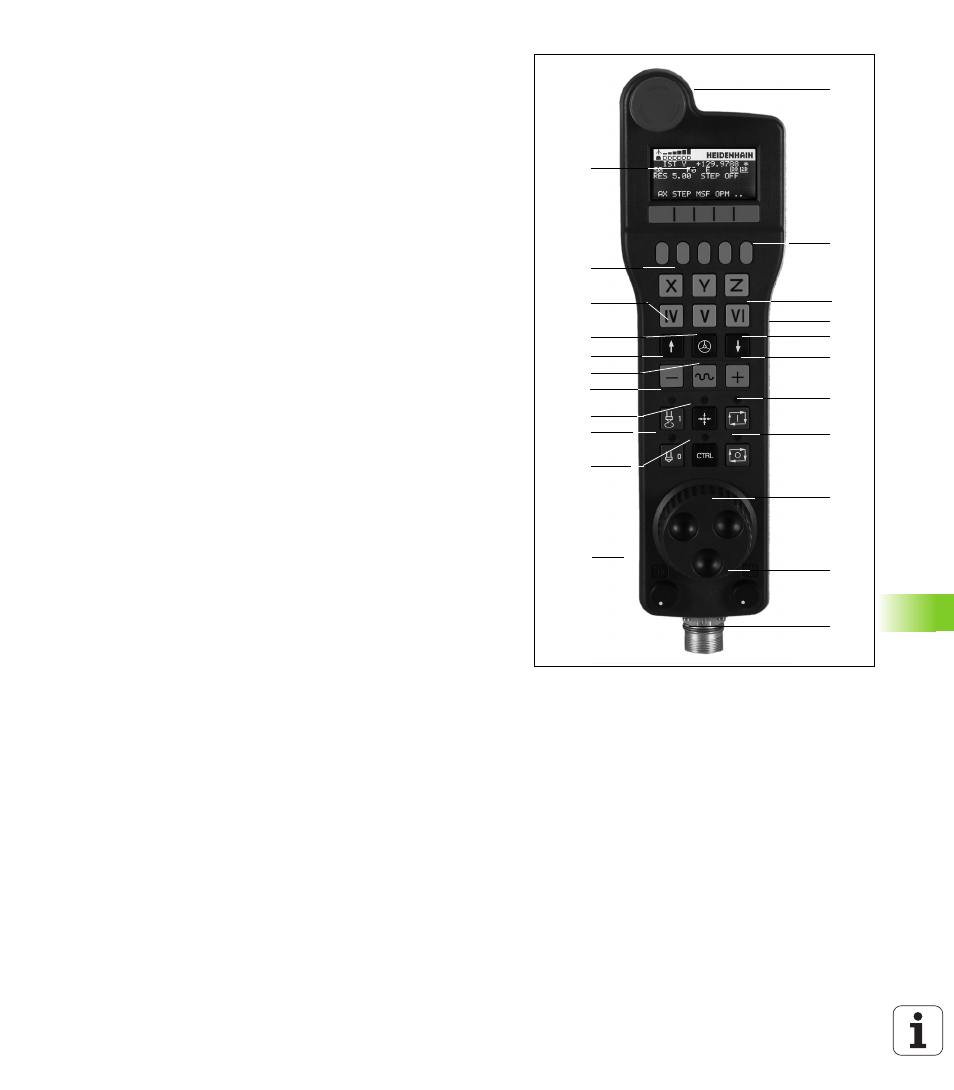

Los volantes HR 5xx disponen de los siguientes elementos de mando:
2
4
8
1
3
4
6
8
14
15
16
18
17
5
13
6
7
12
19
9
11
10
1 Pulsador de emergencia
2 Display del volante para la visualización del estado y la selección
de funciones, más información:
3 Softkeys
4 Teclas de selección de eje, pueden ser intercambiadas por el
fabricante de la máquina según la configuración de ejes
5 Tecla de activación del volante
6 Teclas cursoras para la definición de la sensibilidad del volante
7 Tecla de confirmación
8 Tecla de dirección, en la cual el TNC deplaza el eje seleccionado
9 Superposición de marcha rápida para tecla de dirección
10 Conectar el cabezal (función según la máquina, tecla
intercambiable por el fabricante de la máquina)
11 Tecla "Generar frase NC" (función según la máquina, tecla
intercambiable por el fabricante de la máquina)
12 Desconectar el cabezal (función según la máquina, tecla
intercambiable por el fabricante de la máquina)
13 Tecla CTRL para funciones especiales (función según la máquina,
tecla intercambiable por el fabricante de la máquina)
14 Inicio NC (función según la máquina, tecla intercambiable por el
fabricante de la máquina)
15 Parada NC (función según la máquina, tecla intercambiable por el
fabricante de la máquina)
16 Volante
17 Potenciómetro de la velocidad del cabezal
18 Potenciómetro del avance
19 Conexión de cable, no para el volante por radio HR 550 FS
