260 Programación: Utilización de datos de los ficheros DXF
7.
1 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)

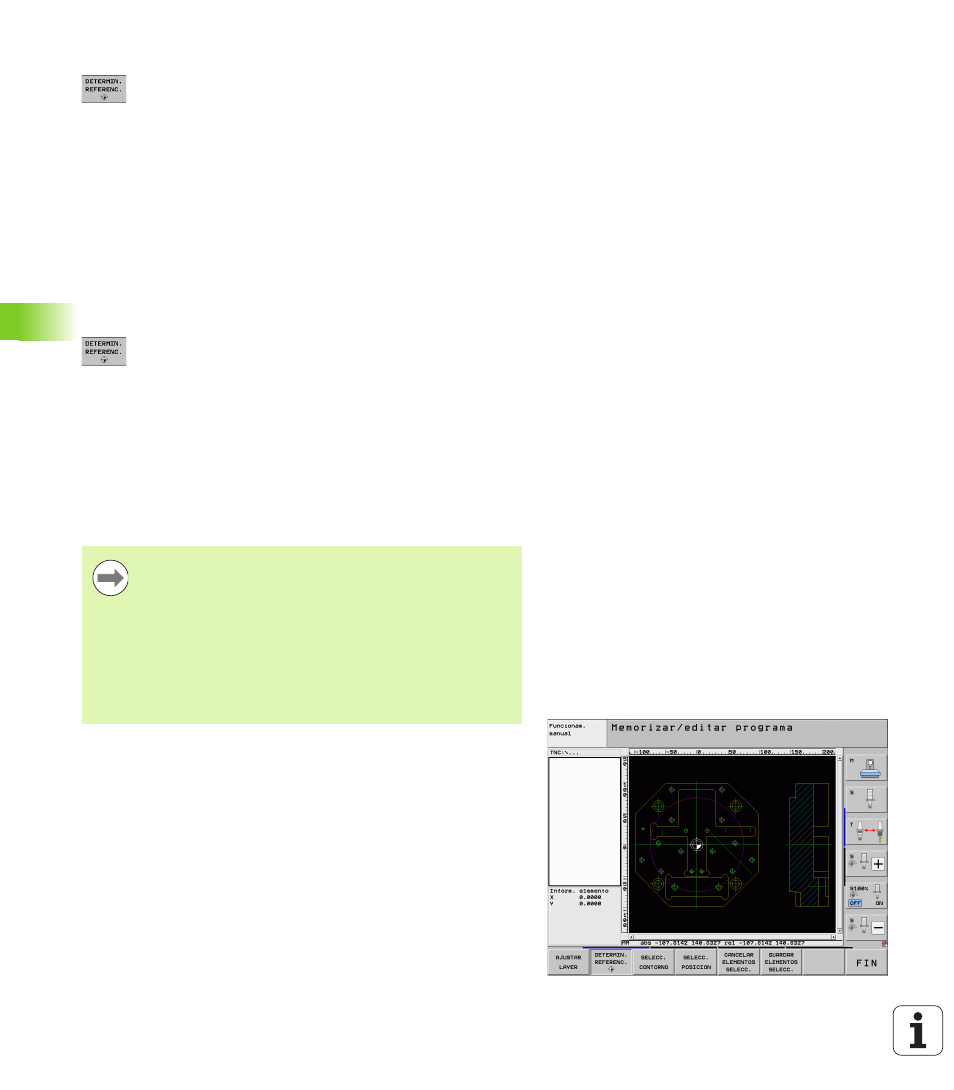

Seleccionar el punto de referencia en un único elemento
U Seleccionar el Modo para determinar el punto de
referencia
U Pulsar con el botón izquierdo del ratón el elemento
deseado, sobre el cual se quiere situar el punto de
referencia: el TNC visualiza con un asterisco los
puntos de referencia seleccionables que se
encuentran sobre el elemento seleccionado
U Pulsar sobre la estrella que se quiera seleccionar
como punto de referencia: el TNC sitúa el símbolo del
punto de referencia sobre el lugar elegido. En caso de
que el elemento seleccionado sea demasiado
pequeño, se puede utilizar la función de zoom
Seleccionar el punto de referencia como punto de interesección
de dos elementos
U Seleccionar el Modo para determinar el punto de
referencia
U Pulsar con el botón izquierdo del ratón el primer
elemento (recta, círculo completo o círculo): el TNC
visualiza con un asterisco los puntos de referencia
seleccionables que se encuentran sobre el elemento
seleccionado
U Pulsar con el botón izquierdo del ratón el segundo
elemento (recta, círculo completo o círculo): el TNC
sitúa el símbolo del punto de referencia sobre el
punto de intersección
Información del elemento
El TNC visualiza en la parte inferior izquierda de la pantalla la distancia
entre el punto cero del plano y el punto de referencia seleccionado.
El TNC calcula el punto de intersección de dos elementos,
aún encontrándose éste en la prolongación de un
elemento.
Si el TNC puede calcular varios puntos de intersección,
entonces el control numérico selecciona el punto de
intersección que sigue al pulsar el ratón del segundo
elemento.
Si el TNC no puede calcular ningún punto de intersección,
entonces vuelve a anular un elemento ya marcado.
