HEIDENHAIN iTNC 530 491
12.6 Cor
rección tr
idimensional de la her
ramienta (Opción de sof
tw
a
re
2)

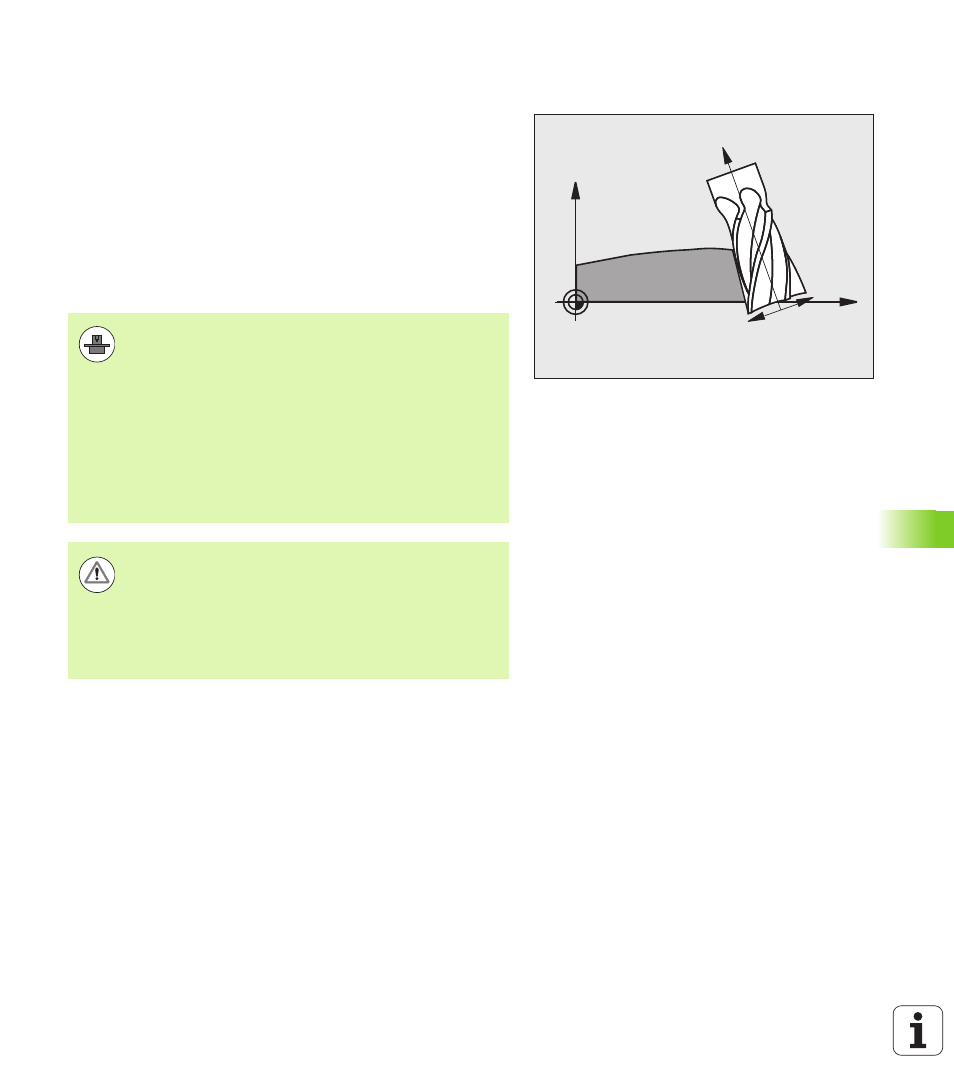

Peripheral Milling: Corrección de radio 3D con
orientación de la hta.
El TNC desplaza la hta. perpendicularmente a la dirección del
movimiento y perpendicularmente a la dirección de la hta. según la
suma de los valores delta DR (tabla de htas. y TOOL CALL). La dirección
de la corrección se determina con la corrección de radio RL/RR (véase
la figura, dirección de movimiento Y+). Para que el TNC pueda alcanzar
la orientación de la herramienta indicada, debe activarse la función
auxiliar M128 Véase “Mantener la posición del extremo de la
herramienta durante el posicionamiento de los ejes basculantes
(TCPM): M128 (opción de software 2)” en pág. 480. Entonces el TNC
posiciona automáticamente los ejes giratorios de la máquina de forma
que la herramienta alcance la orientación indicada con la corrección
activada.
X
Z
RL
RR
Esta función sólo es posible en máquinas, en las que sean
definibles angulos espaciales para la configuración de los
ejes basculantes. Rogamos consulte el manual de la
máquina.
El TNC no puede posicionar automáticamente los ejes
giratorios en todas las máquinas. Rogamos consulte el
manual de la máquina.
Tener en cuenta que el TNC realiza una corrección
superior a los valores delta definidos. Un radio de
herramienta R definido en la tabla de herramientas no
influye en la corrección.
¡Atención: Peligro de colisión!
En máquinas cuyos ejes giratorios tienen un margen de
desplazamiento limitado, pueden aparecer movimientos
en los posicionamientos automáticos, que precisen por
ejemplo, un giro de 180° de la mesa. Rogamos presten
atención al peligro de colisión del cabezal con la pieza o
con el medio de sujeción.
