464

Programación: Mecanizado multieje

12.2 La función PLANE: inclinación del plano de mecanizado (opción de

so

ft

w

a

re

1)

Determinar el comportamiento de
posicionamiento de la función PLANE

Resumen

Independientemente de que función PLANE se utilice para la
definición del plano de mecanizado inclinado están disponibles las
siguientes funciones para el comportamiento del posicionamiento:

„

Inclinación automática

„

Selección de posibilidades de inclinación alternativas

„

Selección del modo de transformación

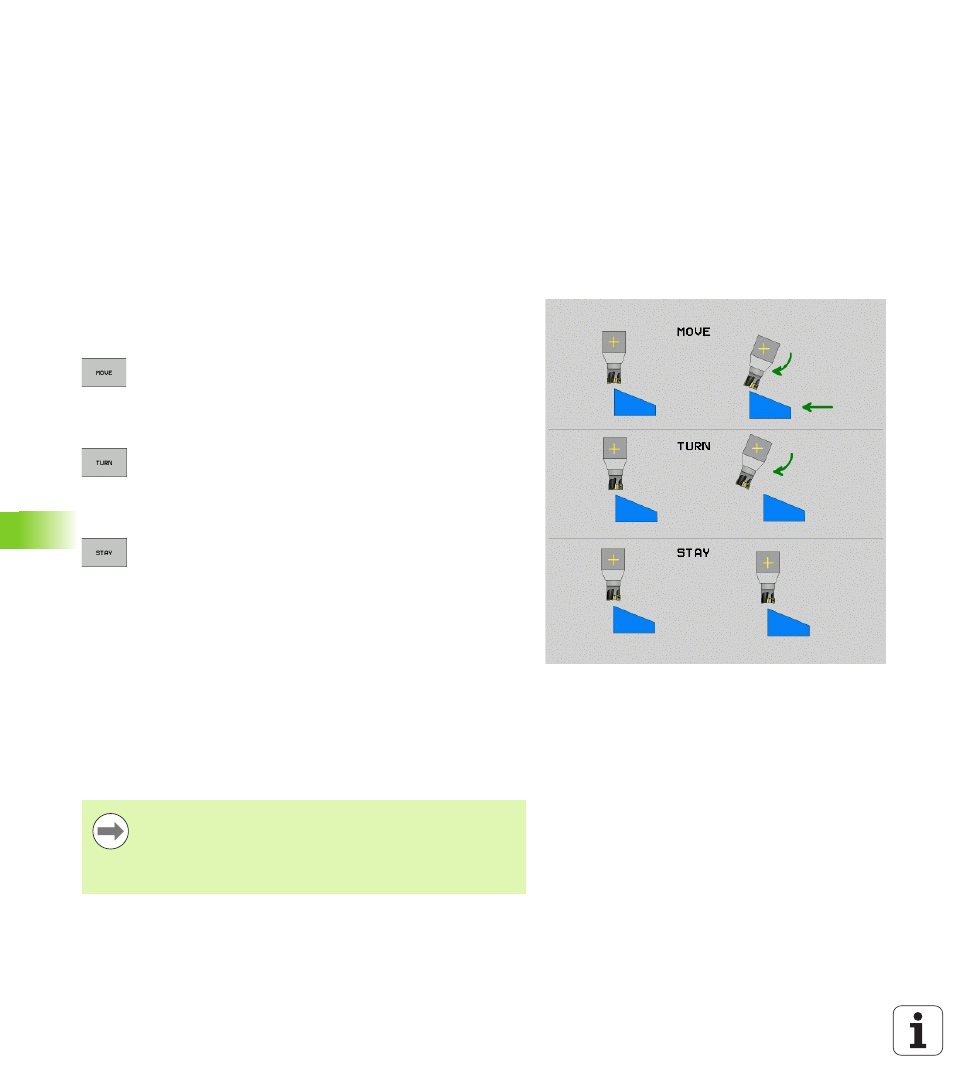

Inclinación automática: MOVE/TURN/STAY (introducción requerida
obligatoria)

Tras haber introducido todos los parámetros para la definición del
plano, debe determinarse, como deben inclinarse los ejes basculantes
al valor del eje calculado:

U

La función PLANE debe inclinar automáticamente los

ejes basculantes a los valores del eje calculados, en
donde no debe variar la posición relativa entre la pieza
y la herramienta. El TNC ejecuta un movimiento de
compensación en los ejes lineales

U

La función PLANE debe inclinar automáticamente los

ejes basculantes a los valores del eje calculados, en
donde el TNC sólo posiciona los ejes giratorios. El
TNC no ejecuta ningún movimiento de
compensación en los ejes lineales

U

Se inclinan los ejes basculantes a continuacion en una

frase de posicionamiento separada

Si se ha seleccionado la opción MOVE (Función PLANE debe realizar la
inclinación automáticamente con movimiento de compensación),
¿están aún los dos parámetros descritos a continuación Distancia del
punto de giro del extremo de la herramienta

y Avance? F= a definir.

Si se ha seleccionado la opción TURN (la función PLANE debe realizar la
inclinación automáticamente sin movimiento de compensación),
¿están aún los siguientes parámetros descritos Longitud de retirada
MB

y Avance? F= a definir.

De forma alternativa a un avance definido directamente mediante un
valor numérico F, también se pueden ejecutar los movimientos
basculantes con FMAX (marcha rápida) o FAUTO (avance desde la frase
TOOL CALL

).

Si se utiliza la función PLANE AXIAL en combinación con
STAY

, entonces deben inclinarse los ejes giratorios en una

frase separada de posicionamiento después de la función
PLANE

.Véase “Inclinación de los ejes basculantes en una

frase separada” en pág. 466
