8
Sistemas lineales de medida
Los sistemas lineales de medida convierten los movimientos de los ejes
de la máquina en señales eléctricas. Los visualizadores ND evalúan
estas señales, calculan la posición real de los ejes de la máquina y
visualizan la posición como valor numérico.
En caso de una interrupción de tensión se pierde la asignación entre la
posición del eje de la máquina y la posición real calculada. Con las
marcas de referencia de los sistemas de medida y la función automática
REF del visualizador ND, se puede volver a reproducir sin ningún
problema dicha asignación de los ejes después de conectar el
visualizador.
Marcas de referencia
En las reglas de los sistemas de medida existen una o varias marcas
de referencia. Al ser sobrepasadas, las marcas de referencia generan
una señal, que indica al visualizador ND, que esa posición es el punto
de referencia (pto. de ref. de la regla = pto. de ref. fijo de la máquina).
Al sobrepasar los puntos de referencia, el visualizador ND con ayuda
de la función automática REF, calcula de nuevo la asignación entre la
posición de los ejes y los valores de la visualización, determinados por
última vez. Para ello en los sistemas lineales de medida con marcas de
referencia codificadas sólo se precisa recorrer un máximo de 20 mm.

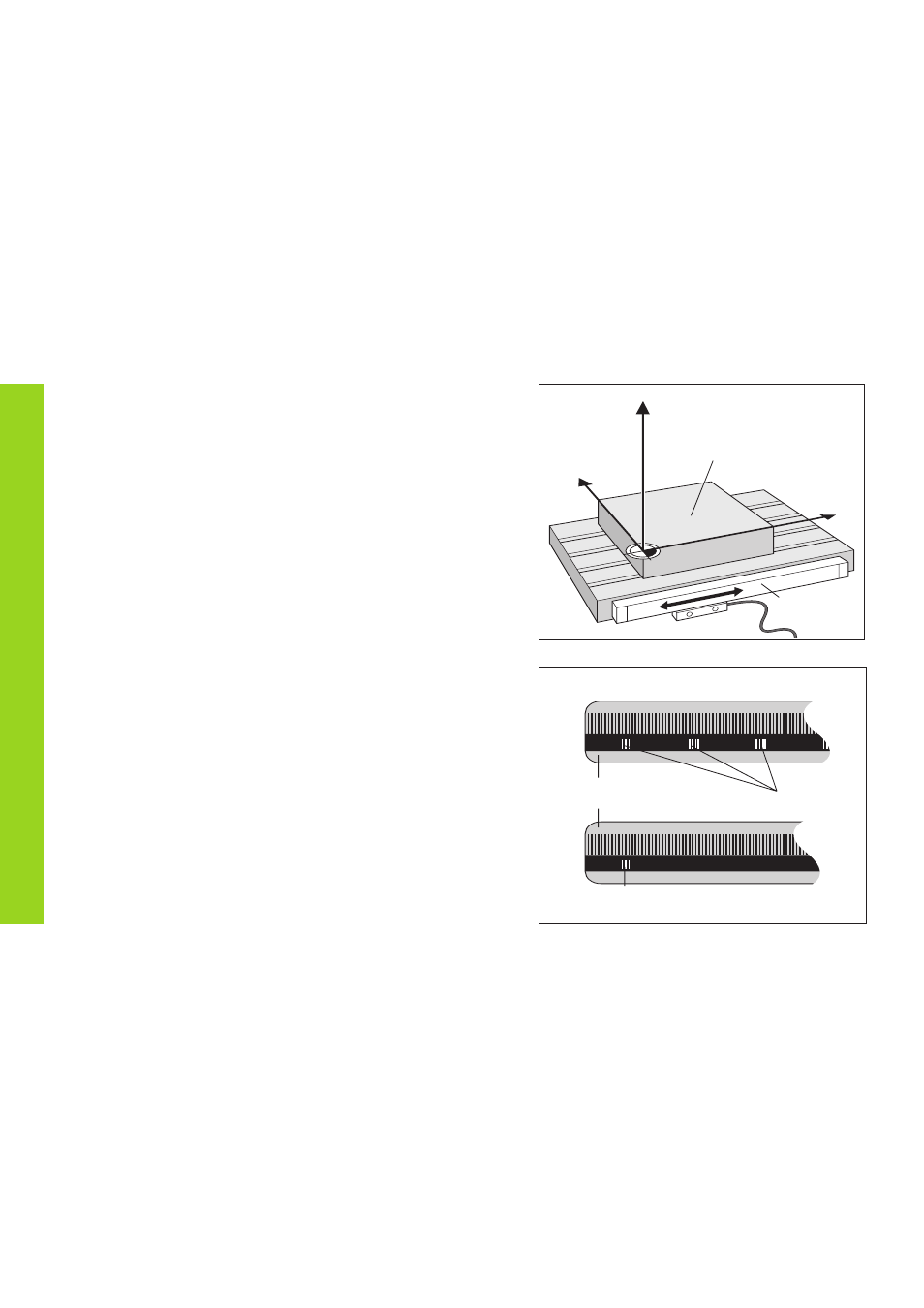

Y
X
Z
Pieza
Sistema de
medida
Cinta dentro del sistema Marcas de ref.
lineal de medida codificadas
Marca de referencia
Nociones básicas
