4
Y
X
Z
+Y
+X
+Z
–Z
–Y
–X
Punto cero u
origen
División
Nociones básicas
Nociones básicas
Si ya conoce los conceptos sistema de coordenadas, cota
incremental, cota absoluta, posición nominal, posición real y
recorrido restante, puede saltarse este capítulo.

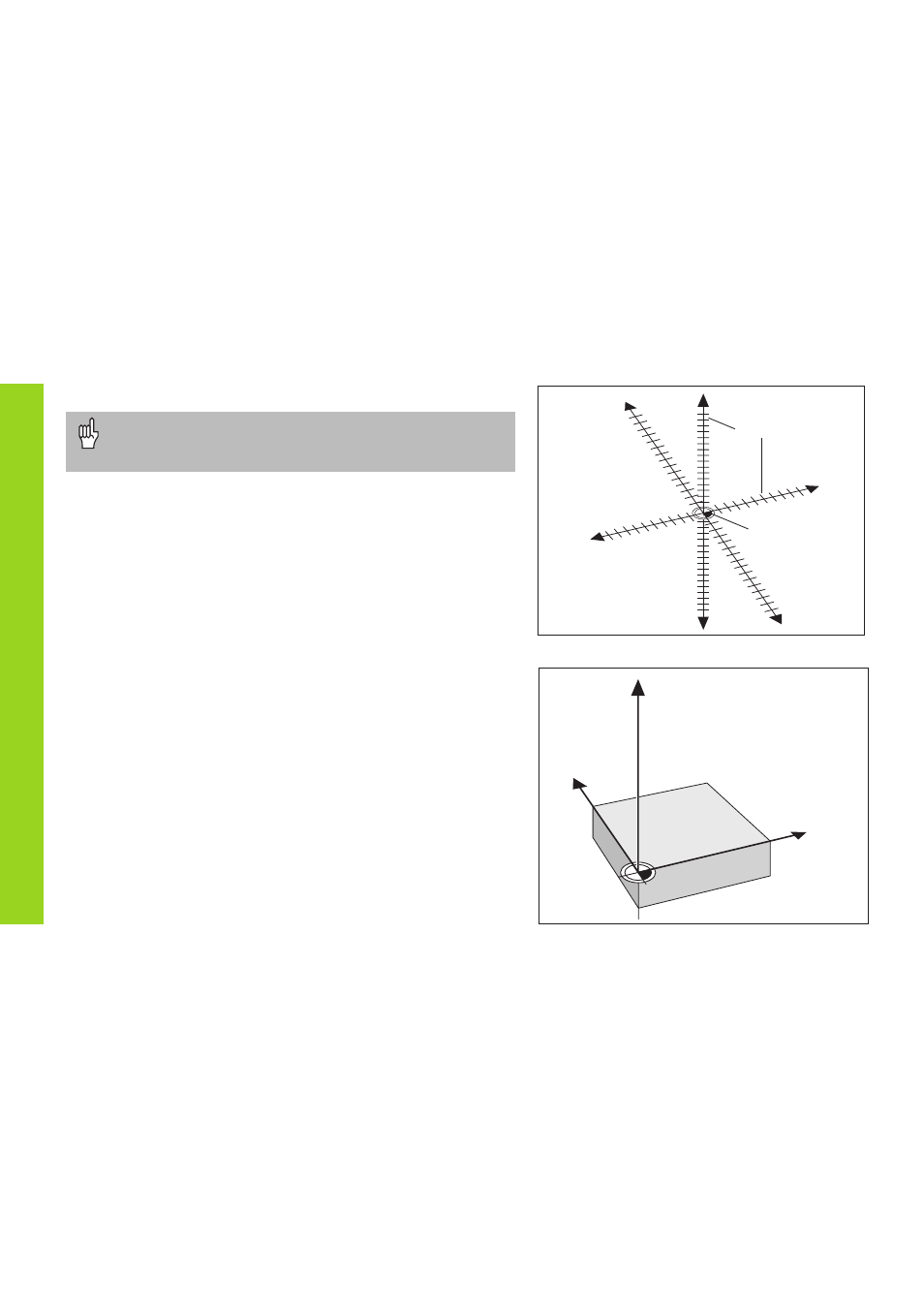

Sistema de coordenadas
Para describir la geometría de una pieza se utiliza un sistema de
coordenadas cartesianas (=sistema de coordenadas cartesiano
1) ). El
sistema de coordenadas se compone de tres ejes de coordenadas X, Y,
y Z, perpendiculares entre si y que se cortan en un punto. Dicho punto se
denomina punto cero del sistema de coordenadas.
En los ejes de coordenadas se encuentra una división (la unidad de
división es normalmente el mm), con la cual se pueden determinar
puntos en el espacio, referidos al punto cero.
Para determinar posiciones sobre la pieza, se coloca de forma imaginaria
el sistema de coordenadas sobre la pieza.
Los ejes de la máquina se desplazan en la dirección de los ejes del
sistema de coordenadas, siendo normalmente el eje Z el eje de la hta.
1) según el matemático y filósofo francés René Descartes, en latín
Renatus Cartesius (de 1596 a 1650)
