Fijación del punto de referencia

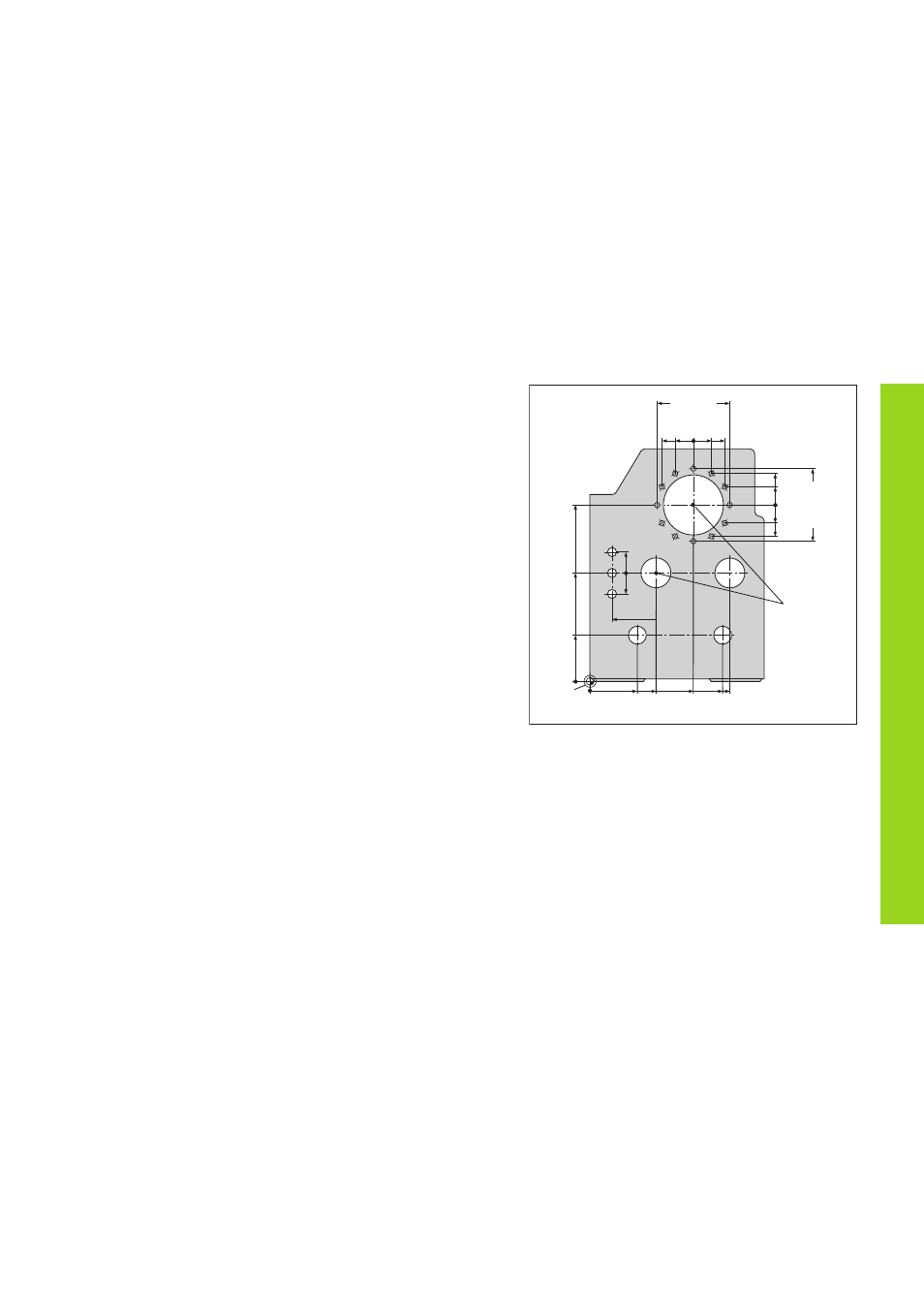

La base para el mecanizadado de una pieza es el plano de la misma. Para
poder transformar las medidas indicadas en el plano en recorridos de los
ejes de la máquina X, Y y Z, se precisa para cada cota un punto de
referencia en la pieza, ya que sólo se puede indicar una posición en
relación a otra.
El plano de la pieza indica siempre un ”punto de referencia absoluto“
(=pto. de ref. para cotas absolutas); además se pueden indicar ”puntos
de ref. relativos“.
Al trabajar con un visualizador numérico de cotas ”fijar el punto de
referencia“ significa, colocar la pieza y la hta. con una posición definida
entre ellas, indicando posteriormente dicha posición en cada eje del
visualizador.
En el visualizador ND se pueden fijar dos puntos de referencia absolutos
que además están protegidos contra fallos de la red.
0
325 450 700 900 950
0
320
750
1225
300±0,1
0
150
-150
0
0
216,5
250
-250
-125
-216,5
0 -125 -216,5
-250 250
125 216,5
125
puntos de
ref. relativos
Nociones básicas
Punto de
ref. absoluto
