11

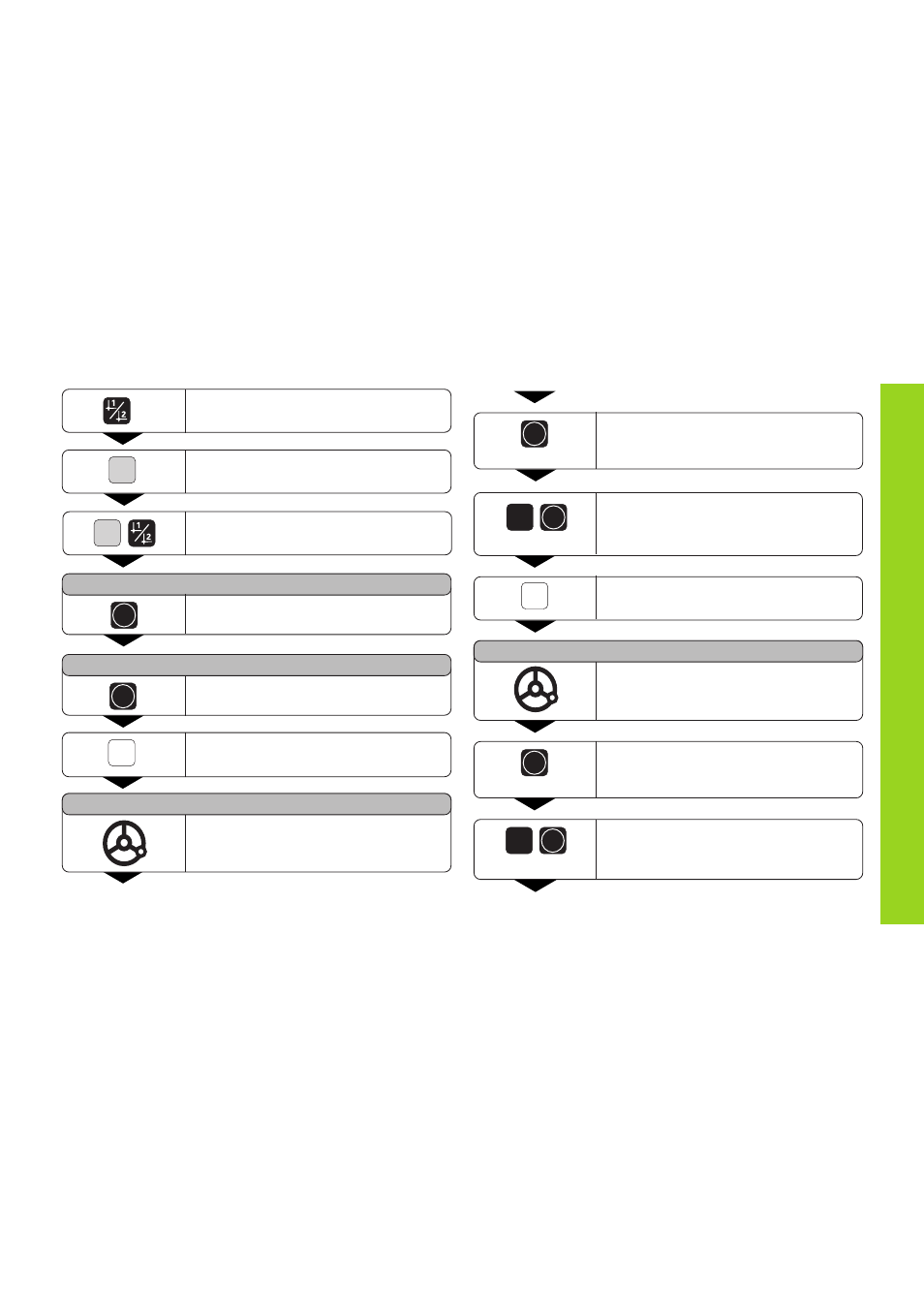

Fijación del punto de ref.
Seleccionar el nº del pto. de ref.
Seleccionar la función especial.
SPEC
FCT
PALPAR ARISTA
ENT
Aceptar “palpar arista“
•
•
•
X
si es preciso, seleccionar X. Se ilumina SET.
La visualización de estados I<- parpadea.
ENT
Se registra la posición X. SET parpadea.
Retirar la hta. de la pieza. Se ilumina la
visualización de estados I<-
Introducir el valor de la posición para el
pto. de ref., se tiene en cuenta automáti-
camente la corrección del radio de la hta.
0
Y
Seleccionar el eje Y. Se ilumina SET
La visualización de estados I<- parpadea.
•
•
•
ENT
•
•
Seleccionar la “función de palpación“.
FUN. PALPACION
ENT
Aceptar la “función de palpación“
SPEC
FCT
ENT
Se registra la posición Y. SET parpadea.
Retirar la hta. de la pieza. Se ilumina la
visualización de estados I<-.
Introducir el valor de la pos. para el pto.de
ref. en el eje Y, automáticamente se tiene
en cuenta la corrección del radio de la hta.
0
ENT
•
•
Rozar la pieza en la arista 1.
PALPAR X (sólo se visualiza brevemente)
Rozar la pieza en la arista 2.
PALPAR Y (sólo se visualiza brevemente)
