10
Fijación del punto de referencia
¡Si se quieren memorizar los puntos de referencia contra fallos
en la red, antes deben sobrepasarse los mismos!
Después de pasar por REF los puntos de referencia se pueden fijar de
nuevo o activar los ya existentes.
Seleccionar punto de ref. 1 ó 2.
Fijación del punto de ref.
Existen varias posibilidades de fijar los puntos de referencia:
Rozar la pieza con la herramienta y a continuación fijar el punto de
referencia deseado (véase ejemplo), o rozar dos aristas y fijar la línea
central como línea de referencia. Para ello se tienen en cuenta
automáticamente los datos de la hta. utilizada (véase “Corrección
de la hta.“).
Un punto de ref. ya fijado se llama de la siguiente forma:
Y
X
2
1
Z
R=5mm

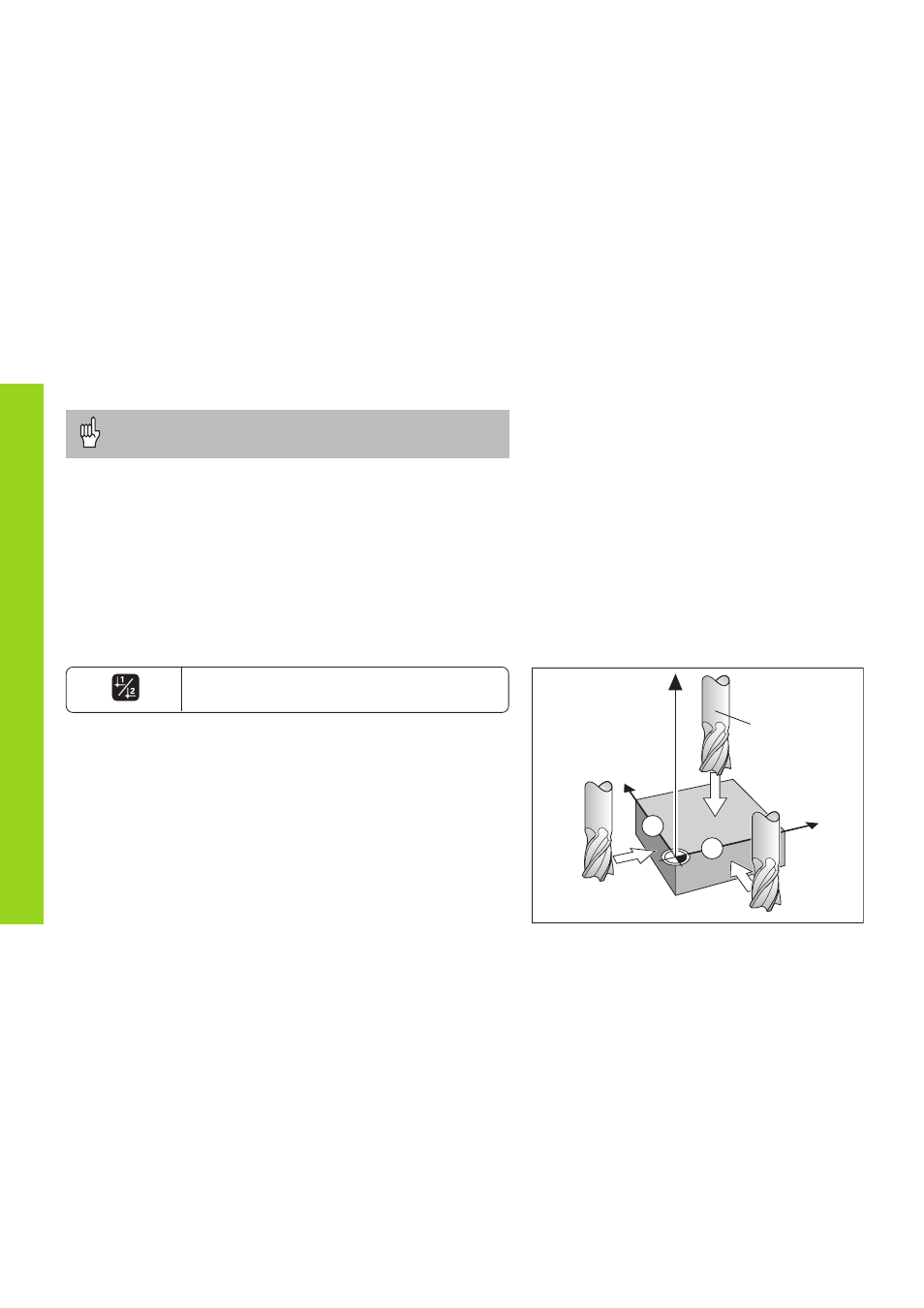

Fijar el punto de referencia con la herramienta
Ejemplo:
Plano de mecanizado X / Y
Eje de la herramienta Z
Radio de la herramienta R = 5 mm
Secuencia de ejes al X – Y – Z
fijar los puntos de ref.
