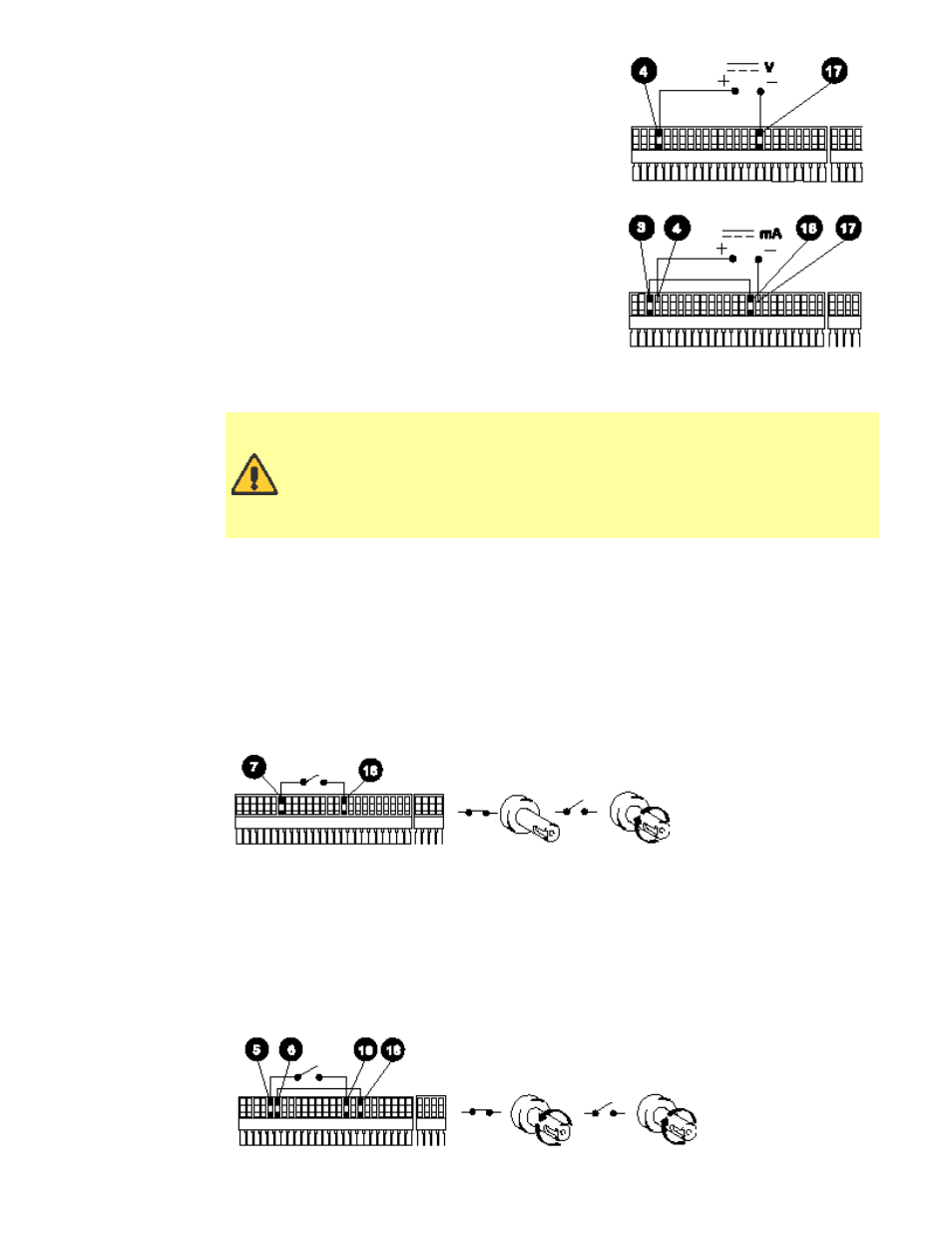

misma fuente de CC conjuntamente a un

miliamperímetro de CC (máximo 32mA). (Vea el

detalle del conector de 25 patillas). Polaridad fijada

para respuesta no invertida. Polaridad inversa para

respuesta invertida.

Trim (Reglaje) - Esta función adapta el

acondicionador de señales de las bombas con la señal

de control del proceso analógico en el caso de que

éstas no coincidan totalmente. El usuario deberá

aplicar 0, el 20% y el voltaje o corriente máxima

requeridos para ser la señal de control. Pulse enter (intro) después de ajustar la señal de

proceso a cada nivel de entrada.

Nunca suministre voltaje de la red eléctrica a través de las patillas en el

conector de 25 patillas. Se pueden aplicar hasta 5V TTL a las patillas 7 y

5, pero no suministre voltaje a través de ninguna otra patilla Si no hace

caso de esta advertencia podría ocasionar daños permanentes que no

cubre la garantía. No use el interruptor de la red eléctrica para controlar

la bomba cuando se repiten muchos inicios y paros. Debería usar la

opción de auto control.

Control remoto

Pause dose Esta función interrumpe una dosis siempre y cuando el interruptor remoto

esté cerrado; la dosis continua cuando se abre el interruptor. Con el modo Manual,

también actúa como interruptor de inicio/parada remotos. Conecte el interruptor remoto tal

como se muestra en el diagrama. Ábralo para activar la bomba y ciérrelo para interrumpir

o desactivar el funcionamiento de la misma.

Paro/Inicio Conecte el interruptor remoto entre las patillas 7 y 16 del conector 25D. Se

puede aplicar una entrada lógica compatible TTTL (Bajo 0V, Alto 5V) a la patilla 7. Sin

conexión, la bomba dejará de funcionar.

Dirección Conecte el interruptor remoto entre las patillas 15 y 16 y desconecte el control

de inversión del panel frontal conectando las patillas 6 y 18 del conector 25D. Abra el

interruptor para la rotación en el sentido de las agujas del reloj, cierre para el sentido

contrario a las agujas del reloj. También se puede suministrar a la patilla 5 una entrada

lógica compatible TTL (Bajo 0V, Alto 5V).La entrada baja hará funcionar la bomba en la

dirección contraria a las agujas del reloj, la entrada alta en una rotación en el sentido de

las agujas del reloj. Sin conexión, la bomba dejará de girar en el sentido de las agujas del

reloj.
