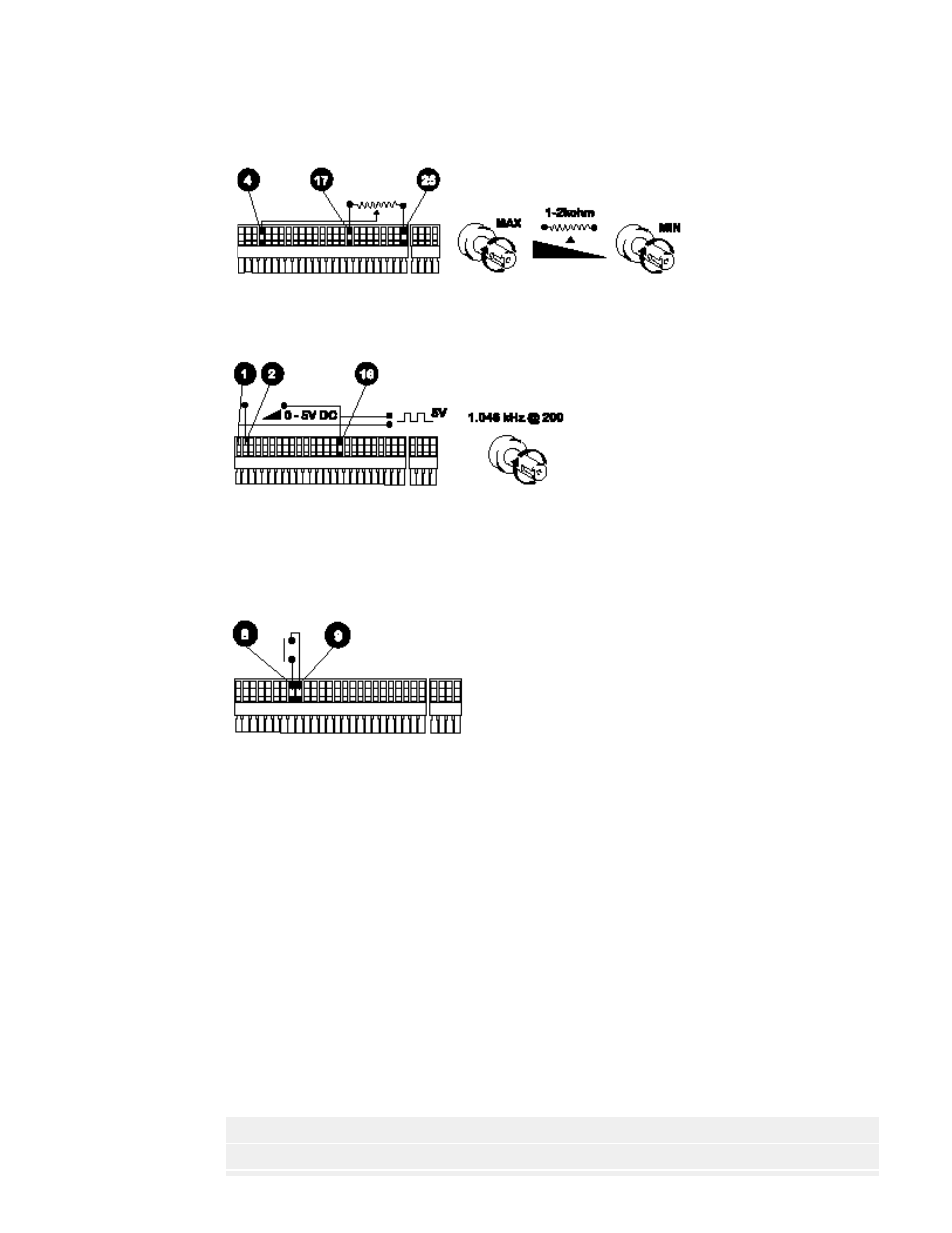

Speed (Velocidad). Se deberá conectar un potenciómetro remoto de entre 1kW y 2kW, con
un mínimo de 0,25W, tal como se muestra. Cuando se utilice un potenciómetro a distancia,
no se deberá aplicar una señal de entrada de voltaje/corriente al mismo tiempo. La señal
de control de velocidad deberá calibrarse en función de los valores prefijados mínimos y
máximos del potenciómetro. Utilice los potenciómetros de desajuste y de alineación tal
como se describe en el apartado de calibración.
Tacómetro Este aparato se puede utilizar para indicar la velocidad del motor o totalizar el
número de revoluciones por minuto.
Interruptor de pedal La dosis se iniciará con un interruptor de pedal o de mano. La
624Di incluye protección de software contra señales parásitas causadas por el rebote de los
contactos del interruptor. Esta característica está permanentemente activada (la
configuración del software está establecida en "other") y solamente se pueden utilizar
interruptores sin anti-rebote del hardware.
Cuidados y mantenimiento
El único programa de mantenimiento de la unidad de bomba consiste en la inspección de
las escobillas del motor y la sustitución de las mismas antes de que su longitud sea inferior
a 6mm. La duración de las escobillas dependerá del régimen nominal de la bomba, que se
supone será de al menos 3.000 horas a velocidad máxima.
Cuando hace falta limpiar la bomba, quítese la cabeza de bomba y utilícese una solución de
agua y detergente suave. No utilizar disolventes fuertes.
Para reconstrucciones de cajas de engranajes, utilícese Lubriplate GR-132 (referencia
Bodine LG-23) solamente. Este es un lubricante espesante tipo combinado de litio, NL GI
grado nº 1, de presión muy alta y no corrosivo. Este producto es resistente al agua y en
gran medida a la mayor parte de los otros contaminantes.
Advertencias de Seguridad del dispositivo protector
La máquina 605Di se parará de forma remota y mostrará una advertencia si el dispositivo
protector está abierto durante su funcionamiento. Esta característica de seguridad se activa
durante el funcionamiento Manual, Dosis, Análogo y RS232.
Especificaciones
Máxima velocidad del rotor 200 rpm
Voltaje/frecuencia 100-120/220-240V /1/ 50/60Hz
