del panel posterior. Saque la plancha de la cubierta asegurándose que la junta no está
dañada. Introduzca los cables de control a través de los casquillos de los cables y
conéctelos a través de las grapas soltadas.
Análogo
Esta función permite que la velocidad de la bomba sea controlada a través de una señal de
proceso análoga externa. Presionando Enter en análogo pedirá una confirmación de los
ajustes de la señal de control análoga. Estos pueden ser reajustados con Setup (véase la
sección que trata de la configuración de la bomba).
RS232
Esta opción proporciona funcionalidad completa de bomba bajo el control de circuito
cerrado RS232 a través del conector de 4 patillas. Con la sonda PR 0036 se pueden
conectar hasta 16 bombas sin dejar de conservar el control individual sobre cada una de
ellas. En Watson-Marlow puede obtener el paquete de red que consiste en el Pumpnet 2,
un programa de control compatible con DOS y las sondas.
En el menú principal, pulse Step para pasar a Network (operación en red) y, a
continuación, Enter. La bomba se encuentra ahora bajo el control del RS232. La tecla Stop
del teclado numérico funcionará como parada de emergencia y, pulsándola, desactivará la
configuración del RS232.

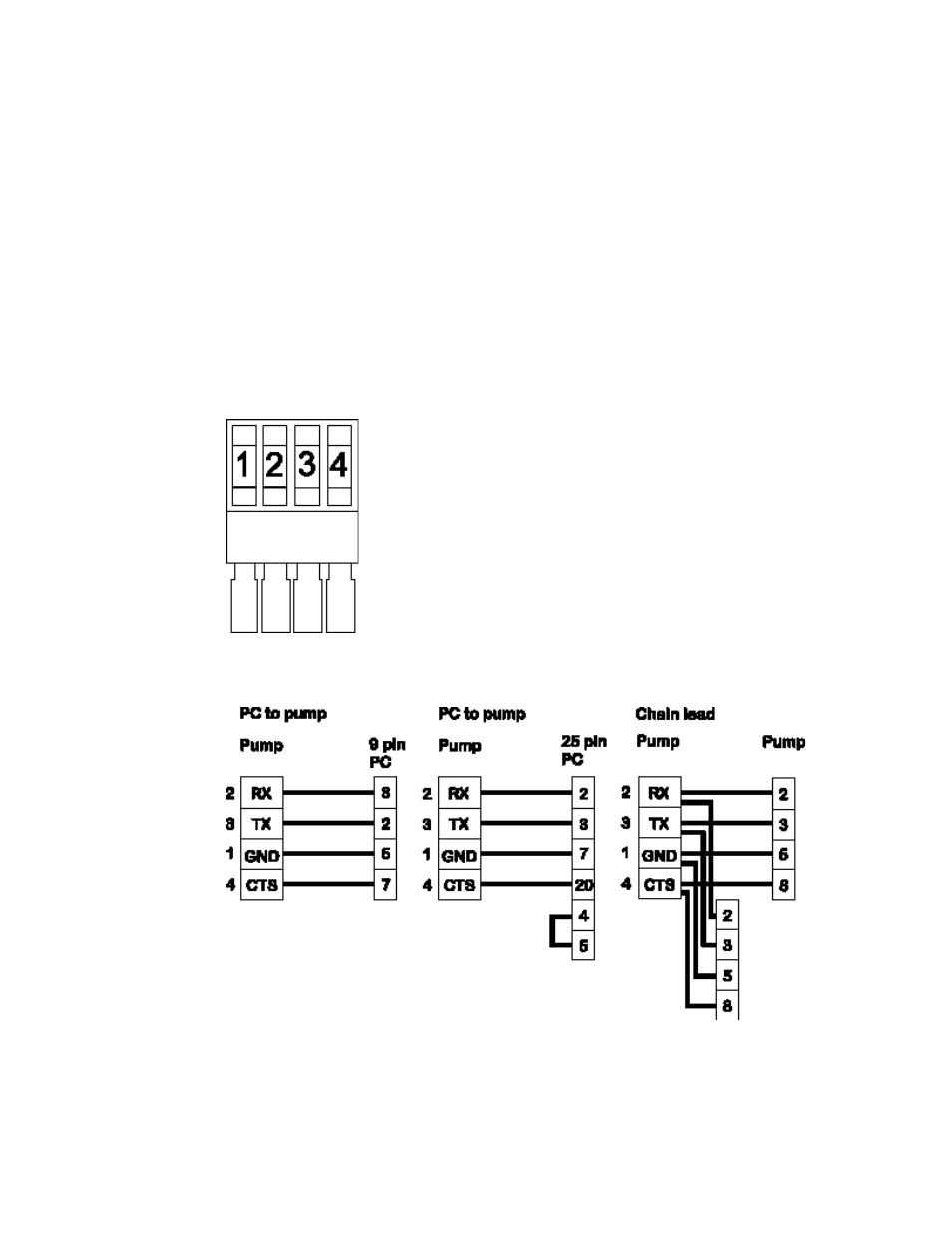

Conexiones para señales del RS232 1 = GND, 2= RX, 3 = TX, 4 = CTS
Cableado del RS232 mostrado para el intercambio de señales CTR
Utilice sólo cables del RS232 de doble blindaje.
Configuración del RS232
Baudios = 9600 ; Bits de parada = 2 ; Bits de datos = 8 ; Paridad = Ninguna ;
Intercambio de señales = CTR o Ninguno; Eco automático = On
Los siguientes códigos ponen en funcionamiento el modelo 605Di bajo control del RS232.
Las instrucciones deben enviarse desde el puerto serie (o equivalente) de un ordenador.
