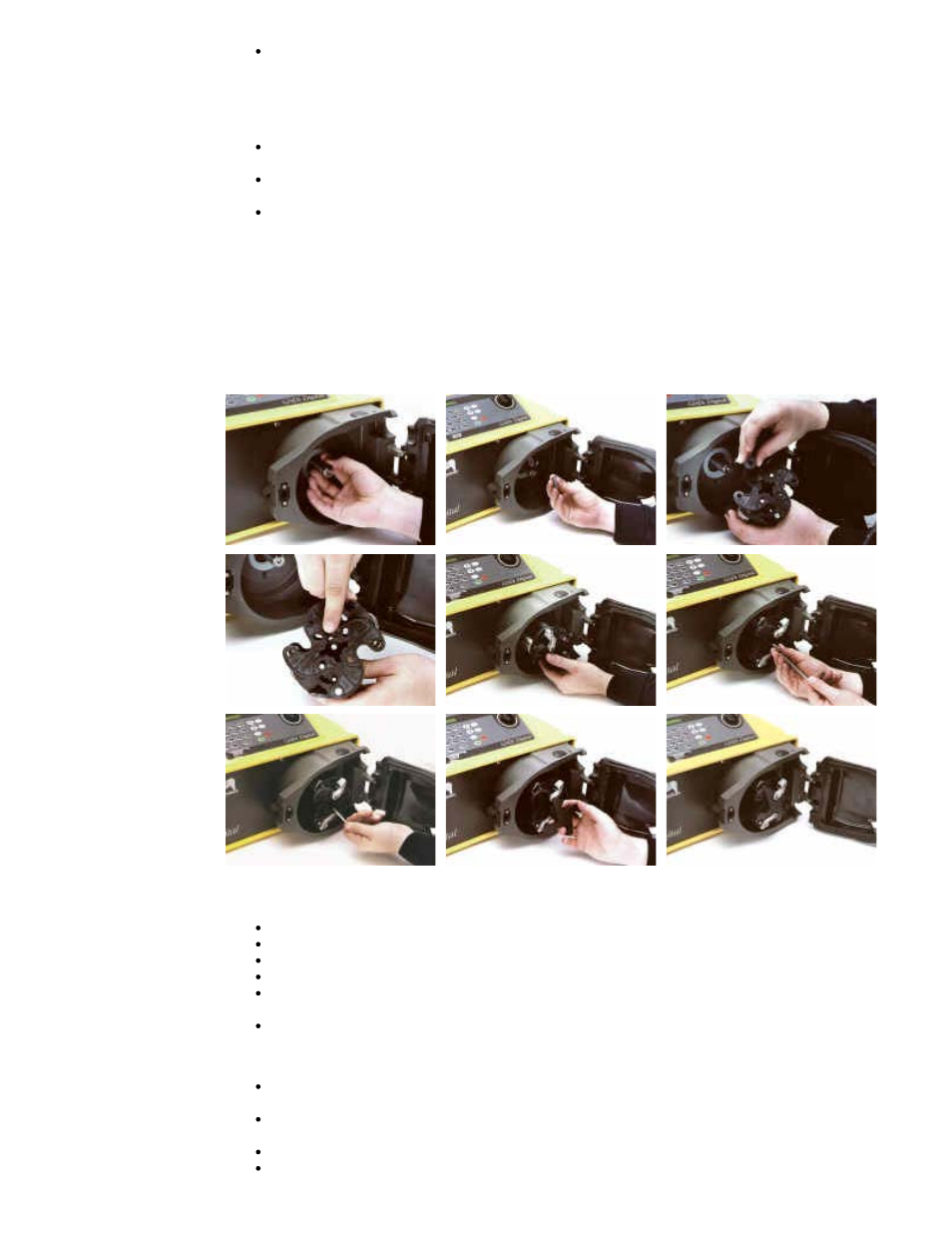

Para reponer el rotor, coloque la chaveta en el chavetero y aplique una ligera capa
de grasa de molibdeno al eje y la chaveta. Alinee el chavetero del rotor con la
chaveta del eje y deslice el rotor hasta su posición, asegurando que se llega a un
«tope» positivo, y asegúrese que toda la longitud del eje de accionamiento está
montada dentro del rotor.
No fuerce el rotor en posición. El rotor se deslizará fácilmente hasta su posición si
está alineado correctamente.
Apriete el tornillo hexagonal de fijación con un par nominal de 10Nm utilizando una
llave Allen de 5mm. Vuelva a colocar la tapa del rotor.
El perno del rotor, que está impregnado con bloqueante de roscas "Loctite 218", sólo
debe ser objeto de un máximo de tres desmontajes/montajes antes de sustituirlo.
Para evitar la sustitución del tornillo del rotor después de tres desmontajes, aplique
bloqueante de roscas "Loctite 222" a la rosca del rotor antes de volver a montarlo.
Esto es vital para asegurar una fijación prolongada y segura del cubo del rotor al eje
de accionamiento. Si no se efectúa esta acción, se invalidarán los términos y
condiciones de la garantía del cabezal de la bomba.
Al cerrar la protección, compruebe que no entra en contacto con el rotor. Si lo hace, el
rotor no se ha montado correctamente. Vuelva a abrir la protección, retire y reponga el
rotor y cierre la protección.
Desmontaje de la pista (accionamientos encapsulado)
Retire el rotor.
Desconecte la tubería de vaciado controlado si está montada.
Afloje los dos tornillos de retención de la pista utilizando un destornillador.
Afloje los dos tornillos de retención de la pista utilizando un destornillador.
Desconecte el enclavamiento de la protección retirando manualmente la clavija de la
pista.
Extraiga completamente la pista del accionamiento encapsulado.
Recolocación de la Pista (accionamientos encapsulados)
Asegúrese de que la pista está limpia y de que la arandela espaciadora y los anillos
de alineación del tetón del reductor están en su posición.
Presente la pista en el panel delantero del accionamiento encapsulado y vuelva a
conectar la clavija del cable del enclavamiento de la protección.
Monte la pista sobre el tetón del reductor.
Alinee la pista horizontalmente de forma que los agujeros de situación estén
