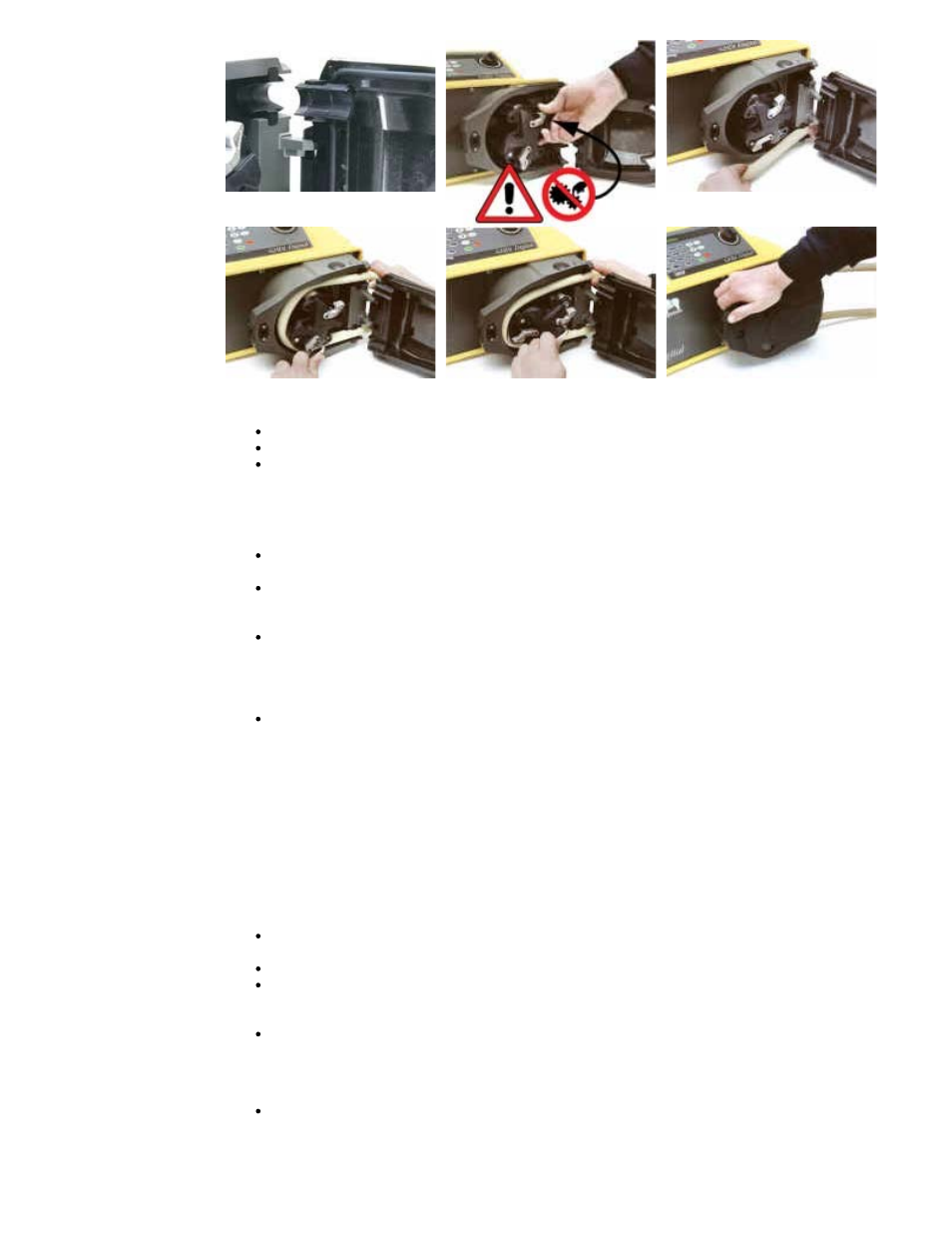

620RE, 620RE4, 620R Desmontaje de un elemento de tubo o de un tubo continuo

Desbloquee la protección y desenganche los rodillos.

Desconecte el tubo de las tuberías exteriores.

Retire el tubo del cabezal de la bomba.

620RE, 620RE4, 620R Mantenimiento

Mantenimiento programado

Los rodillos de bombeo de acero inoxidable giran sobre cojinetes estancos y no

necesitan lubricación.

Retire el rotor y lubrifique los rodillos seguidores y los mecanismos de enganche de

los rodillos con una grasa de base molibdeno. Esto debe efectuarse cada seis meses

para servicios intermitentes y cada tres meses para servicios de 24 horas.

Si se derrama fluido en el interior del cabezal de la bomba, aclare el cabezal con

agua y un detergente suave tan pronto como pueda. Si se necesitan agentes de

limpieza específicos para limpiar el derrame, consulte a la Oficina de Asistencia

Técnica de Watson-Marlow antes de seguir adelante, con el fin de confirmar la

compatibilidad química.

Si es necesario desmontar el rotor, consulte las directrices siguientes.

Ajuste de los rodillos

Los cabezales de bomba 620 disponen de medios de ajuste para restablecer la holgura

entre los rodillos y la pista de rodadura para compensar el desgaste después de un servicio

prolongado en aplicaciones duras.

La holgura entre los rodillos y la pista de rodadura sólo puede valorarse con precisión sin el

tubo en el cabezal de la bomba. La holgura debe ser de 4,6 mm para tubo de pared de 3,2

mm y de 5,5 mm para elementos LoadSure.

Si la holgura supera estos valores en más de 0,2 mm puede hacerse lo siguiente:

Anote el número del brazo de rodillos al que corresponde la línea grabada sobre el

pasador del rodillo principal de cabeza hexagonal.

Retire el circlip y el pasador del rodillo.

Vuelva a colocar el pasador principal de los rodillos poniendo la línea grabada en el

número inmediatamente inferior. Por ejemplo, si la línea grabada estaba en el "-1",

colóquela en el "-2" para reducir la holgura de la pista de rodadura del rodillo.

Asegúrese que el pasador del rodillo esté correctamente apoyado en la arandela de

empuje del brazo del rodillo. Vuelva a colocar el circlip.

Desmontaje y montaje del rotor

Retire la tapa del rotor y el tornillo central de fijación utilizando una llave Allen de

5mm. Saque el rotor del eje con chaveta, retire la chaveta y limpie a fondo. No

utilice herramientas para hacer palanca en la cara posterior del rotor desde la cara

interna de la pista. Debe salir fácilmente a mano.
