39
PROGRAMACIÓN DEL CONVERTIDOR
Si se elige “Unidireccional”, la salida dará pulsos proporcionales al caudal cuando éste
sea positivo, y no dará pulsos cuando el caudal sea negativo.
Si se elige “Bidireccional”, la salida dará pulsos proporcionales al caudal tanto si éste es
positivo como negativo.

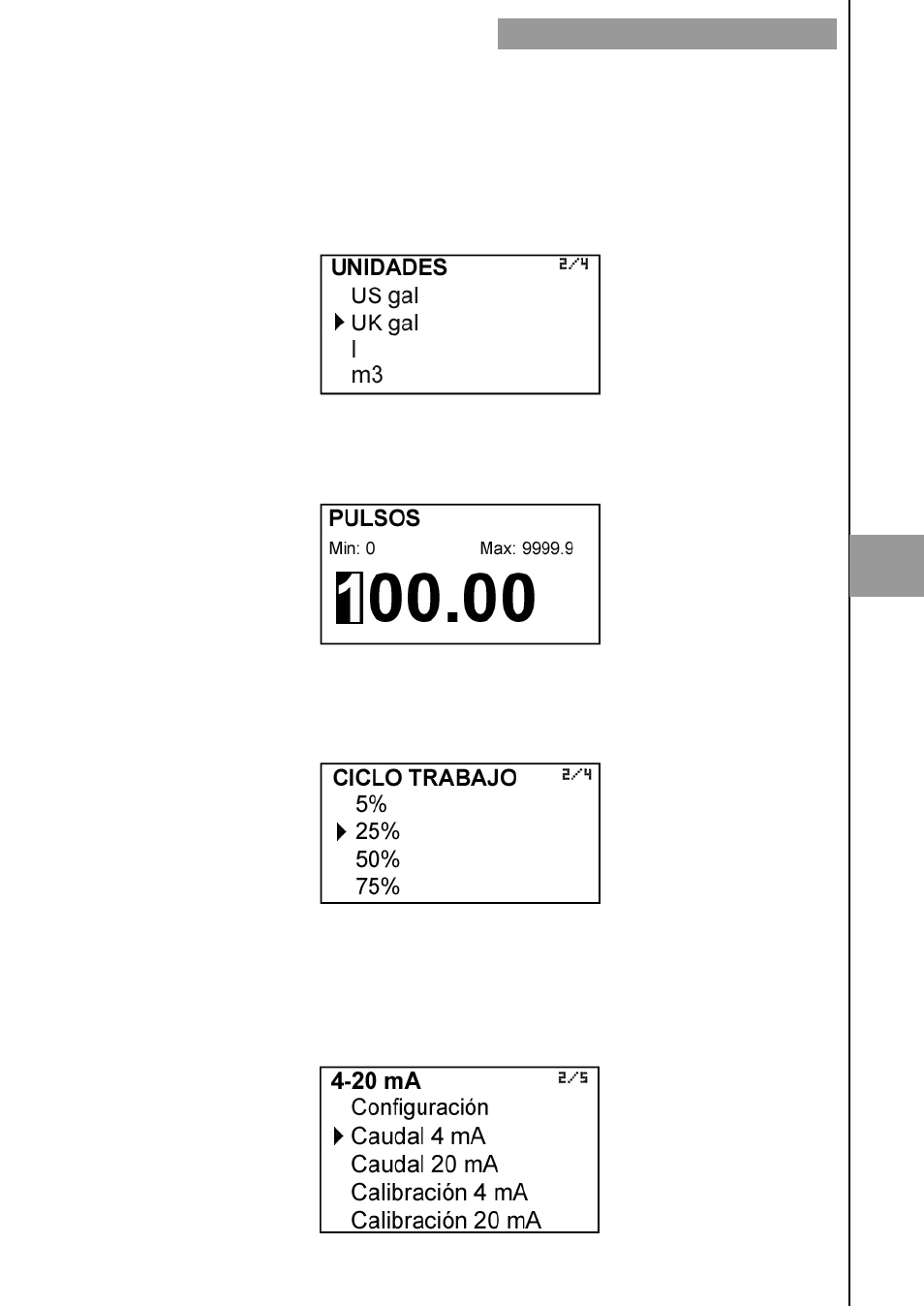

7.5.2.2 Unidades
Primero se seleccionan las unidades de volumen para las que deseamos obtener un
número de pulsos.
7.5.2.3 Pulsos
Seguidamente se pueden seleccionar los pulsos por unidad de volumen que se
obtendrán en la salida.
7.5.2.4 Ciclo de trabajo
Con el ciclo de trabajo se puede determinar la anchura o el porcentaje de tiempo que el
pulso será activo dentro de cada ciclo.
Se entiende por pulso activo cuando el transistor NPN de la salida (ver punto 2.2.5) está
conduciendo.
7.5.3 Salida
analógica
Para esta salida se puede programar el caudal correspondiente a 4 mA y a 20 mA, y
realizar la calibración de estos dos valores.
7
