15
CONVERTIDOR MX4
1 INTRODUCCIÓN
El convertidor MX4 es un equipo electrónico que se adapta a los sensores de caudal
electromagnéticos de la serie FLOMID y FLOMAT. El circuito electrónico utiliza la más
avanzada tecnología basada en el procesado digital de la señal para obtener medidas
precisas y fiables.
El equipo ofrece las siguientes prestaciones:
 Excitación de las bobinas del sensor mediante señal pulsante, para obtener una
deriva de cero despreciable.
 Salidas de pulsos y de corriente proporcionales al caudal y programables por el
usuario.
 Salidas de relé configurables para que actúen como alarma de caudal o de
estado.
 Montaje compacto o separado.
 Fácil intercambio con otro sensor.
 Display gráfico con menús intuitivos.
 Frontal orientable para facilitar la lectura del display según la instalación.
2 INSTALACIÓN
2.1 Conexión al sensor
2.1.1 Convertidor compacto

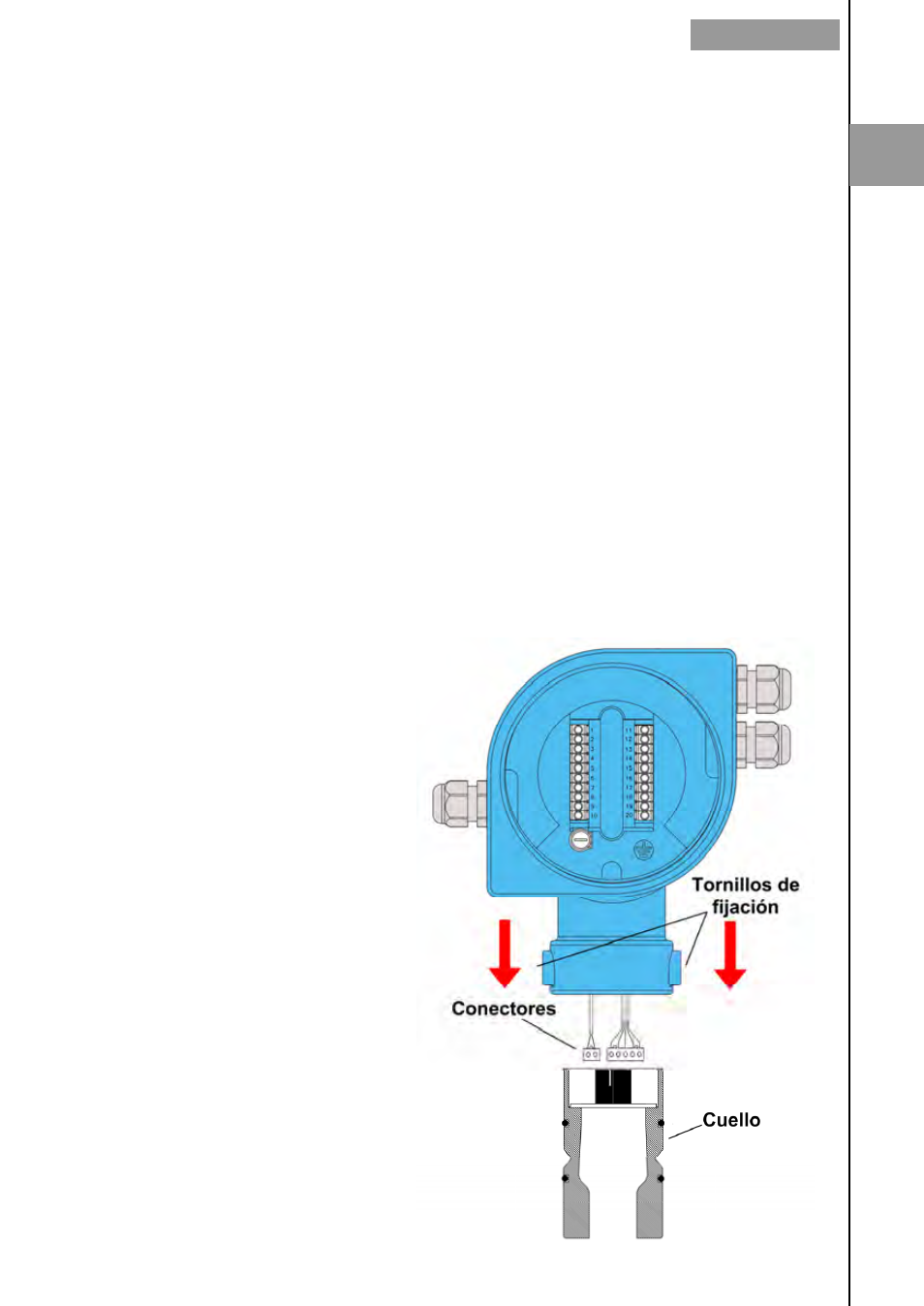

El convertidor dispone de dos
cables para su conexión al
sensor. Una vez conectados,
deslice el convertidor por el
cuello del sensor hasta el
tope. Apriete los dos tornillos
de fijación.
