5 MONTAJE
5.1 Paralelismo

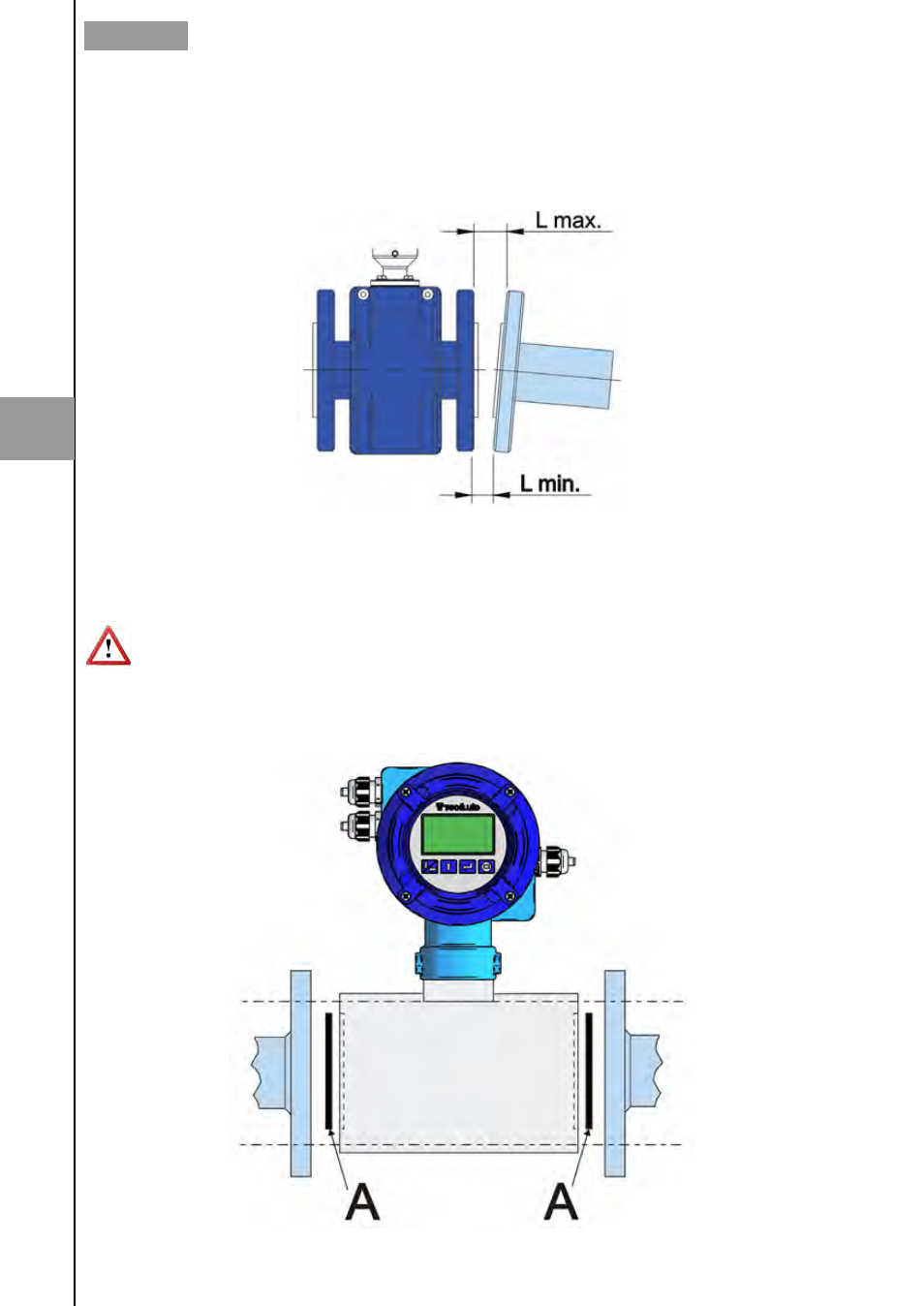

El error de paralelismo entre las bridas debería ser inferior a 0,5 mm (Lmax—Lmin
≤ 0,5
mm).
5.2 Posición de la junta
En los sensores para montaje entre bridas, para evitar fugas del líquido hacia el interior del
sensor, hay que asegurar que la junta de goma (A) de la figura queda alojada en el interior
del aro de acero inoxidable, para presionar directamente sobre el plástico del sensor.
Si la junta de goma cierra sobre el aro de acero inoxidable, la presión en la tubería puede
hacer que se introduzca líquido en el interior del sensor causando daños irreparables.
El material estándar de la junta suministrada es NBR.
Los sensores para conexión distinta a entre bridas, se suministran sin juntas.
