Terminal Descripción Relé
6 Normalmente Abierto Relé 1
5 Común Relé 1
4 Normalmente Abierto Relé 2
3 Común Relé 2
Las salidas de relé están formadas por relés con contactos libres de potencial (ver
características en la página 50).
El estado de los contactos de los relés están descritos con el relé en reposo.
Los contactos de los relés no están provistos de protecciones, y por lo tanto éstas deben
ser instaladas exteriormente según las necesidades de la aplicación, teniendo siempre en
cuenta las limitaciones de las características de dichos contactos. En los casos de

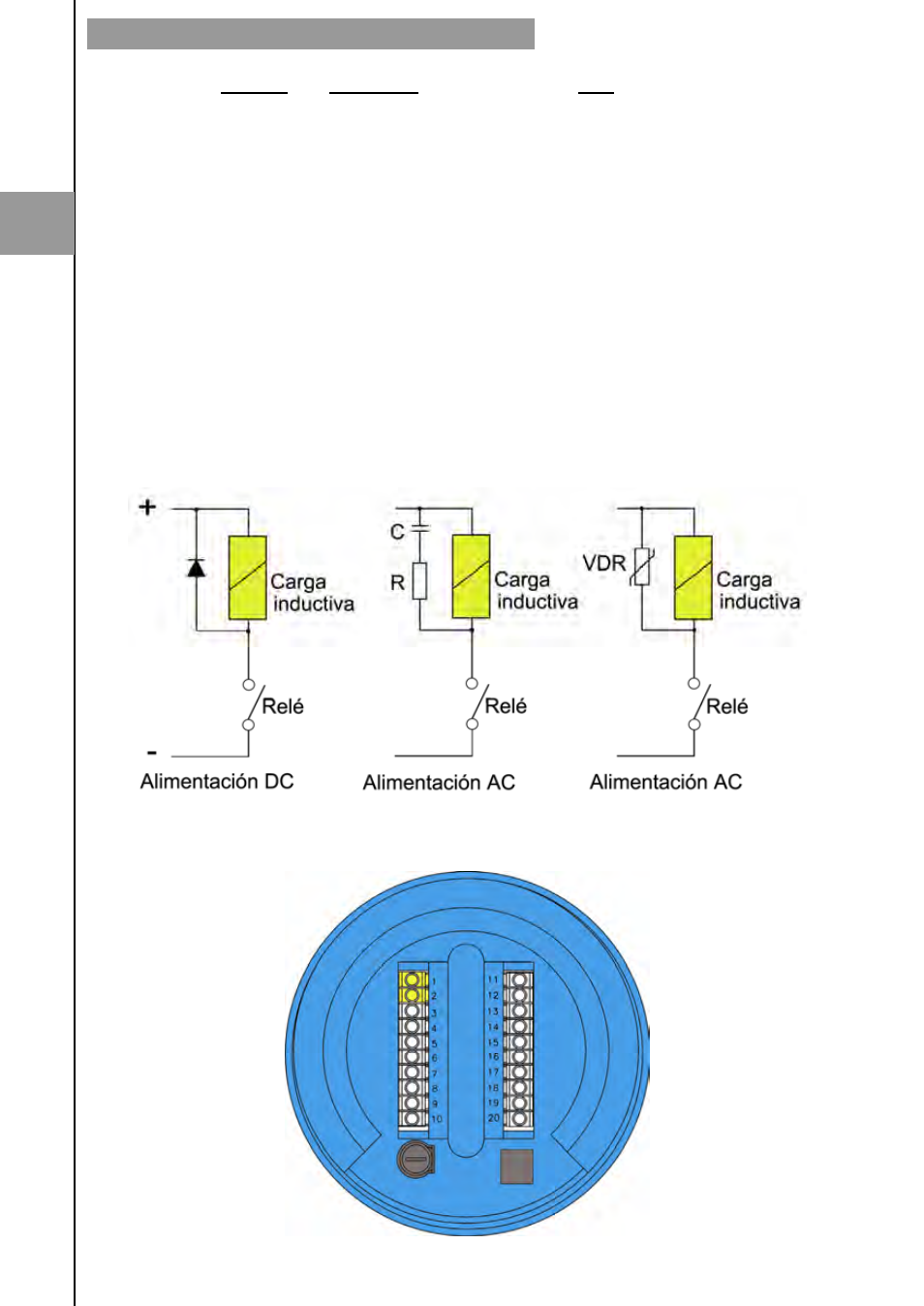

emplear cargas inductivas, y con el fin de alargar la vida de los contactos de los relés, se
recomienda el empleo de limitadores de sobretensiones (VDR para corrientes alternas y
diodos libres para corrientes continuas). En todos los casos deben instalarse fusibles u
otros medios de protección contra cortocircuitos, según las necesidades de la carga
prevista.
INSTALACIÓN DEL CONVERTIDOR ELECTRÓNICO
2.2.3 Conexión de la entrada de reset a distancia
