Controles e instrumentos Diesel X-treme

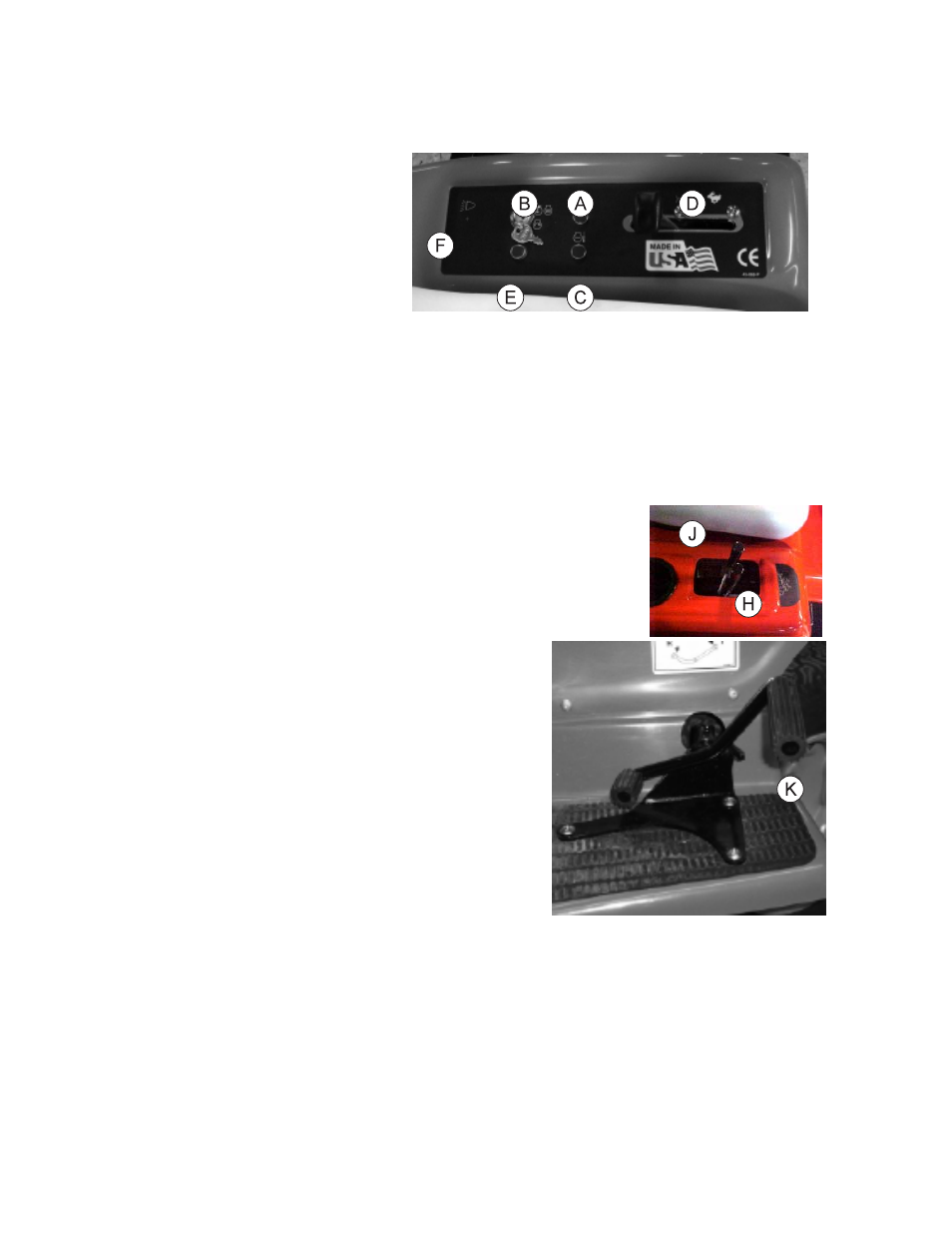

INSTRUMENTOS SITUADOS EN EL PANEL DE CONTROL
A Indicador luminoso de aceite - El
indicador luminoso de aceite deberá
encenderse cuando el encendido esté
activado sin que funcione el motor. El
indicador luminoso de aceite se
encenderá cuando la presión de aceite
sea baja. Si el indicador luminoso de
aceite se enciende, apague el motor
de
inmediato y averigüe la causa.
B. Llave de encendido - La llave de encendido tiene tres posiciones: Apagado-funcionamiento-arranque
C. Indicador luminoso de temperatura: El indicador luminoso de temperatura se encenderá si la
máquina comienza a recalentar.
D. Regulador manual - El regulador manual se usa para regular la velocidad del motor.
E. Bujía incandescente: Cuando el encendido pasa a precalentamiento, la bujía incandescente se
enciende cuando está lista para arrancar.
F. Luz - Esta llave opcional enciende las luces delanteras y traseras.
DIRECCIÓN
Familiarícese con la dirección antes de operar la máquina. La máquina está
equipada con un mecanismo de dirección inclinable. La palanca para inclinar el
volante está situada en la parte inferior del fuelle de caucho situado sobre la
columna de dirección. Mantenga la palanca hacia abajo y ajuste el volante
llevándolo a una posición cómoda.
PALANCA DE ELEVACIÓN DEL RASTRILLO
Esta palanca (H) levanta y baja todos los accesorios traseros. Para
levantar empuje hacia adelante, para bajar tire hacia atrás. Suelte la
palanca cuando el accesorio está en la posición correcta y la palanca
volverá a su posición neutra.
PALANCA DEL CONJUNTO DE ELEVACIÓN
Esta palanca (J) levanta y baja todos los accesorios traseros que
están bajo el centro de la máquina. Para levantar empuje hacia
adelante, para bajar tire hacia atrás. Suelte la palanca cuando el
accesorio está en la posición correcta y la palanca volverá a su
posición neutra.
REGULACIÓN DEL ASIENTO
La palanca de regulación del asiento se encuentra debajo del frente
del asiento, a la izquierda. Permite regular el asiento hacia adelante o
hacia atrás para comodidad del operador. El asiento también cuenta
con el interruptor de seguridad de arranque. Para arrancar el Super Star el operador debe estar sentado en el
asiento.
PISO DEL LADO DERECHO
El pedal controla el movimiento hacia delante y atrás. Pisar la parte delantera del pedal (K) le hará avanzar y
pisar la parte posterior del pedal (L) le hará ir hacia atrás. Cuando se suelta el pedal la transmisión hidrostática
se centra y detiene el vehículo. La velocidad sobre el suelo es proporcional a la intensidad con la que se pisa el
pedal.
CONTADOR DE HORAS
Se encuentra en el capó de fibra de vidrio derecho delantero. El contador de horas indica las horas de operación
de la máquina. El contador de horas opera cuando la llave de encendido está activada.
