23
Controles e instrumentos Super Star X-treme

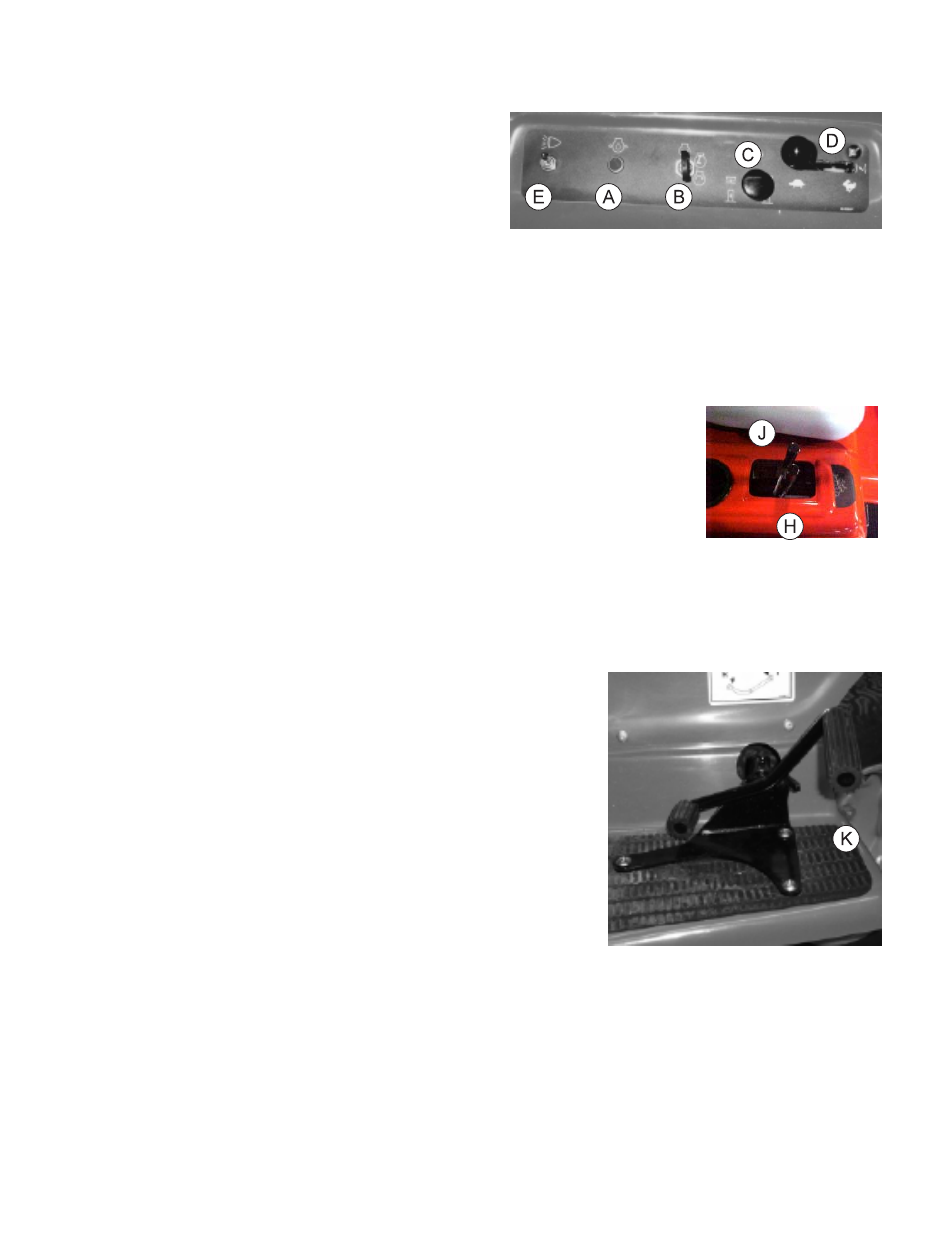

INSTRUMENTOS SITUADOS EN EL PANEL DE CONTROL
A Indicador luminoso de aceite - El indicador
luminoso de aceite deberá encenderse
cuando el encendido esté activado sin que
funcione el motor. El indicador luminoso de
aceite se encenderá cuando la presión de
aceite sea baja. Si el indicador luminoso de
aceite se enciende, apague el motor de
inmediato y averigüe la causa.
B . Llave de encendido - La llave de encendido tiene tres posiciones: Apagado-funcionamiento-arranque
C . Cebador - Tire de la perilla de control del cebador para cerrar la placa del cebador al arrancar un
motor frío. Es posible que un motor caliente no necesite arranque con el cebador.
D . Regulador manual - El regulador manual se usa para regular la velocidad del motor.
E. Luz - Esta llave opcional enciende las luces delanteras y traseras.
DIRECCIÓN
Familiarícese con la dirección antes de operar la máquina. La máquina está
equipada con un mecanismo de dirección inclinable. La palanca para inclinar el
volante está situada en la parte inferior del fuelle de caucho situado sobre la
columna de dirección. Mantenga la palanca hacia abajo y ajuste el volante
llevándolo a una posición cómoda.
PALANCA DE ELEVACIÓN DEL RASTRILLO
Esta palanca (H) levanta y baja todos los accesorios traseros. Para levantar empuje hacia adelante, para bajar
tire hacia atrás. Suelte la palanca cuando el accesorio está en la posición correcta y la palanca volverá a su
posición neutra.
PALANCA DEL CONJUNTO DE ELEVACIÓN
Esta palanca (J) levanta y baja todos los accesorios traseros que están bajo el centro de la máquina. Para
levantar empuje hacia adelante, para bajar tire hacia atrás. Suelte la
palanca cuando el accesorio está en la posición correcta y la palanca
volverá a su posición neutra.
REGULACIÓN DEL ASIENTO
La palanca de regulación del asiento se encuentra debajo del frente
del asiento, a la izquierda. Permite regular el asiento hacia adelante o
hacia atrás para comodidad del operador. El asiento también cuenta
con el interruptor de seguridad de arranque. Para arrancar el Super
Star el operador debe estar sentado en el asiento.
PISO DEL LADO DERECHO
El pedal controla el movimiento hacia delante y atrás. Pisar la parte
delantera del pedal (K) le hará avanzar y pisar la parte posterior del
pedal (L) le hará ir hacia atrás. Cuando se suelta el pedal la
transmisión hidrostática se centra y detiene el vehículo. La velocidad
sobre el suelo es proporcional a la intensidad con la que se pisa el pedal.
CONTADOR DE HORAS/ VOLTÍMETRO
Se encuentra en el capó de fibra de vidrio derecho delantero. El contador de horas indica las horas de operación
de la máquina. El contador de horas opera cuando la llave de encendido está activada. El voltímetro indica la
tensión de la batería. Al arrancar, la tensión de la batería no debe caer debajo de los 9 voltios; con la llave puesta
y el motor sin funcionar, la tensión debería ser 12 voltios. Con el motor en funcionamiento a 3600 rpm la lectura
de tensión debería ser de aproximadamente 14 voltios.
